小型熱中症予防セット

New!!

(1)標準新機能

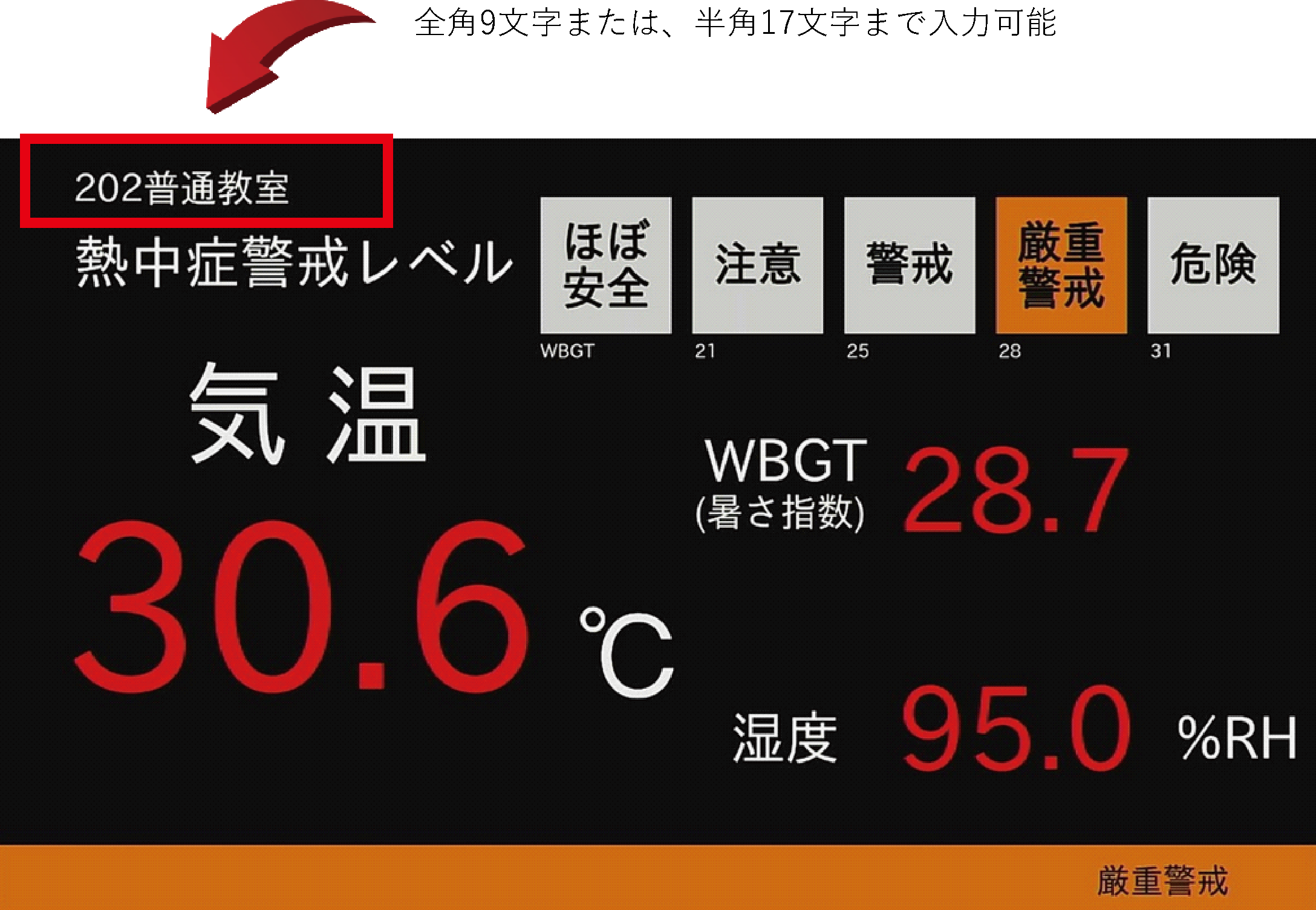

表示画面に「計測場所や部屋名称」を表示する機能が増えました！！

小型熱中症予防セット

(2)標準新機能

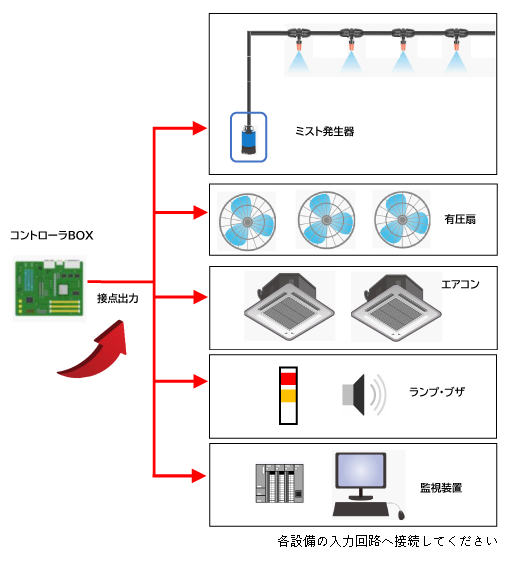

表示コントローラの（トランジスタ出力）「接点出力」の種類が増えました！！
「暑さ指数」基準信号を使って、各種設備の運転停止/制御が可能です。

小型熱中症予防セット
  • 出力種類
  • 出力１　警戒レベル「ほぼ安全」
  • 出力２　警戒レベル「注意」
  • 出力３　警戒レベル「警戒」
  • 出力４　警戒レベル「厳重警戒」
  • 出力５　警戒レベル「危険」
  • 出力６　「急上昇警報」
  • 出力７　「CO2警報」
    ※出力6・7は、選択画面により使用可

表示用ディスプレイの機能

①　計測値表示、レベル表示
WBGT/温度/湿度/Co2の計測値、熱中症警戒レベルの表示します。

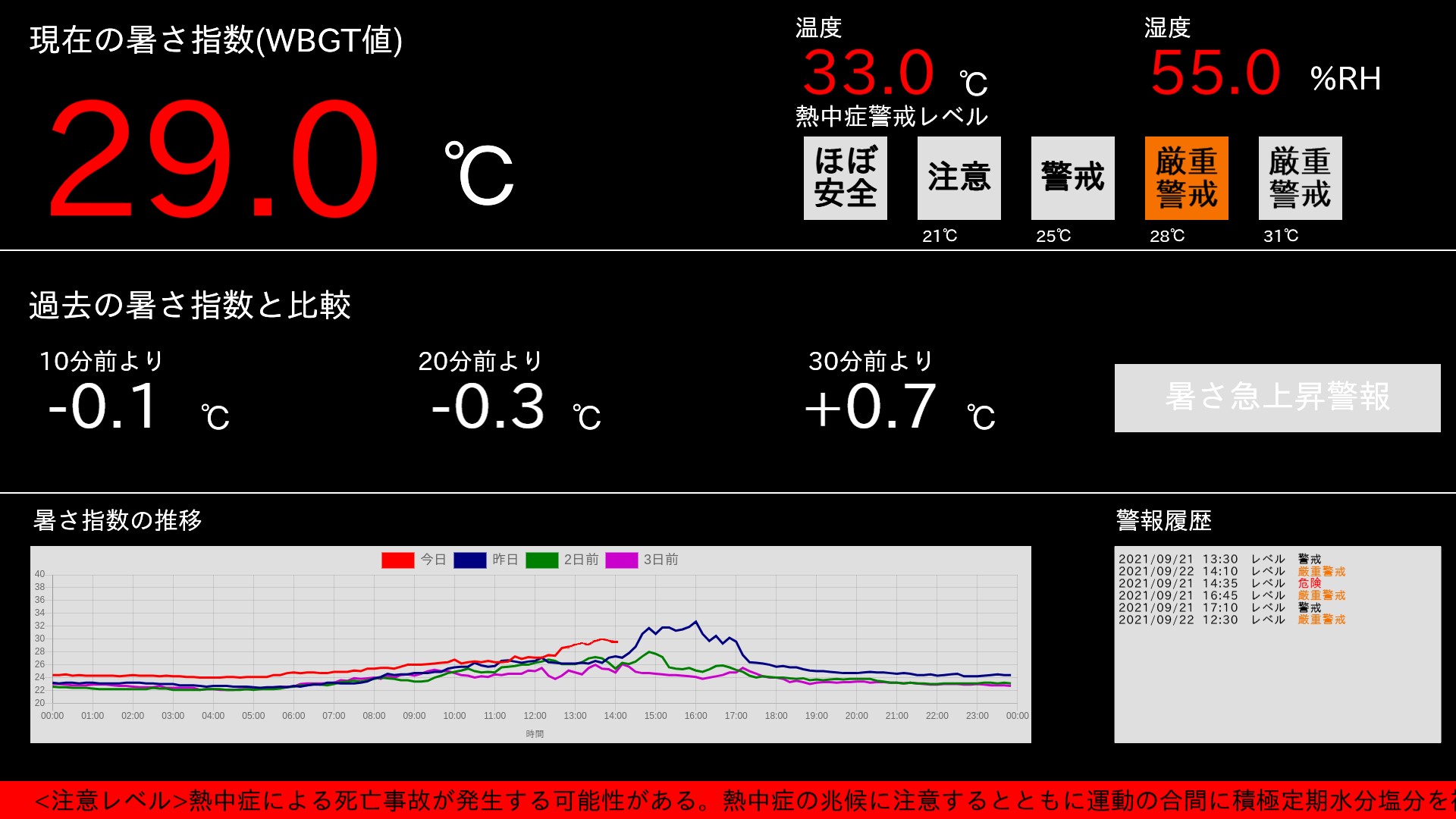

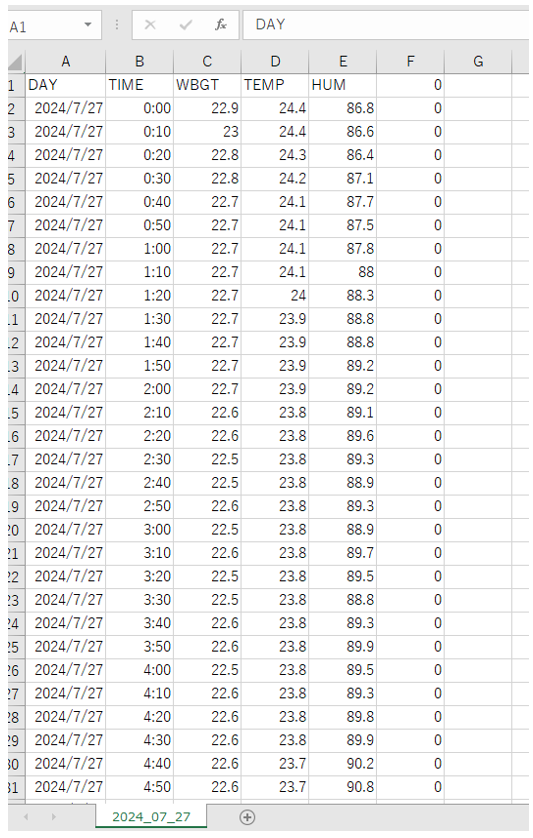

②　グラフ表示、レベル履歴表示
過去（前日）データと当日の計測データをグラフ化し、比較できます。

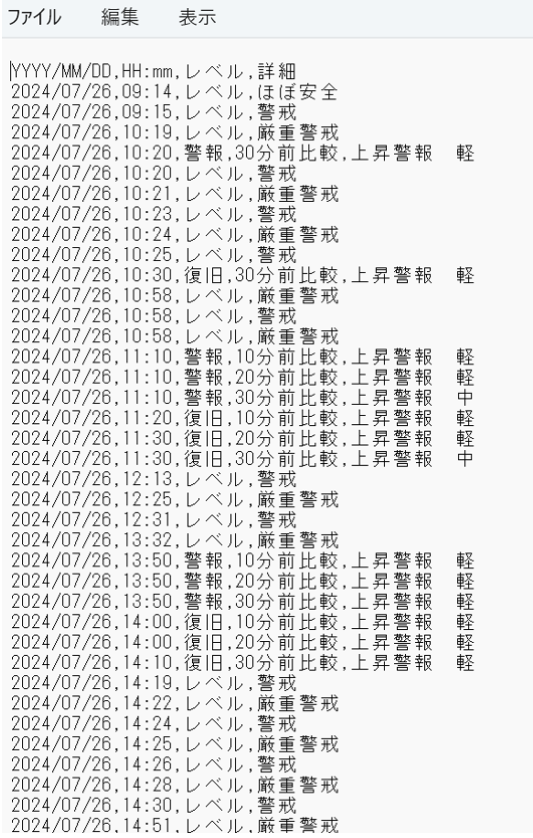

警報履歴の最新１５件を表示します。
③　文字表示
警報の種類に応じて、注意喚起の文字をスライド表示させます。
④　警報ブザー
ディスプレイ搭載スピーカーでブザー音が鳴ります。（HDMIケーブル接続）
⑤　WBGT急上昇警報
過去のデータと現在の暑さを比較し、急な暑さの上昇を知らせます。
⑥　復電時自動復帰
停電があった場合でも、復電後自動的に表示ソフトが立ち上がります。
⑦　接点外部出力
トランジスタ接点出力で、「厳重警戒」「危険」の警戒レベル、「急上昇警報」の
取り出しが可能です。
⑧　休止モード（夜間、休日）
スケジュール、曜日の設定をあらかじめ行うことで、「休止画面（黒画面）」にします。
・基準画面の選択により機能を選べます。 ・表示ソフトの状態を15分毎に監視し、フリーズした際は自動でリセットします。 ・注意　各種設定（画面、文字、タイマー、カレンダー、設定値など）は、出荷前に登録します。現場での変更はできません。事前に「設定値」にて仕様を決定してください。

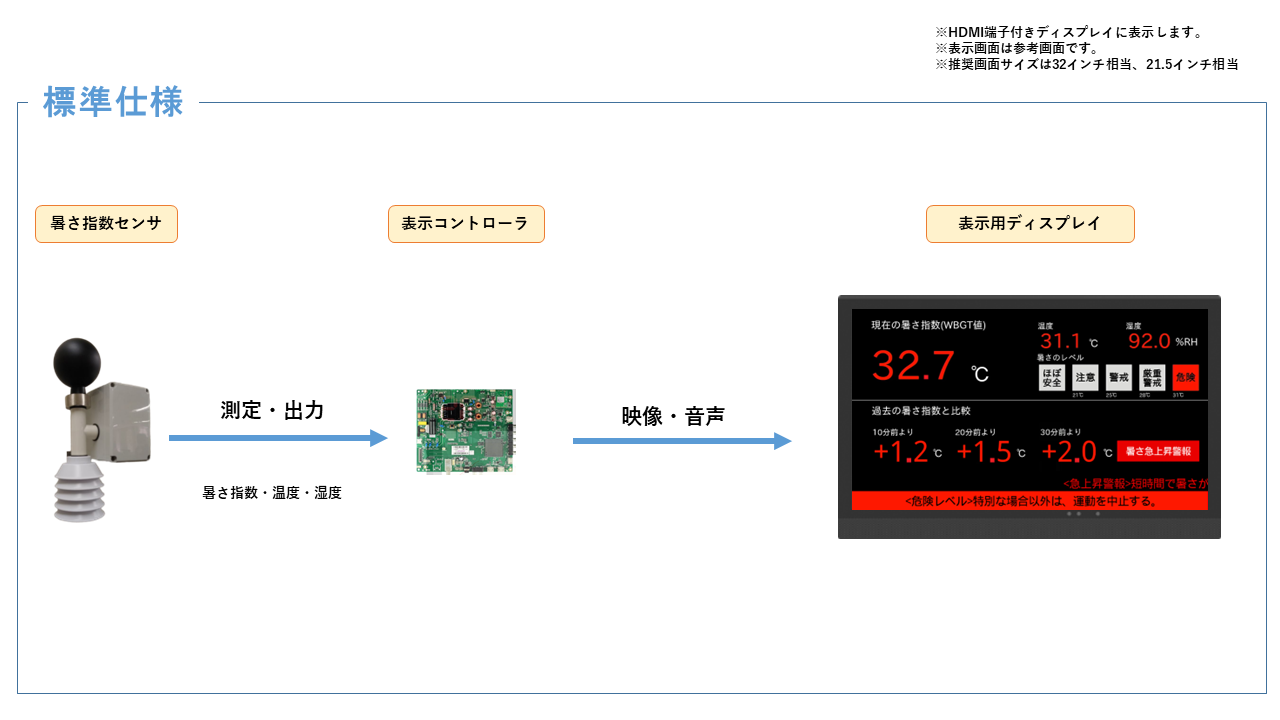

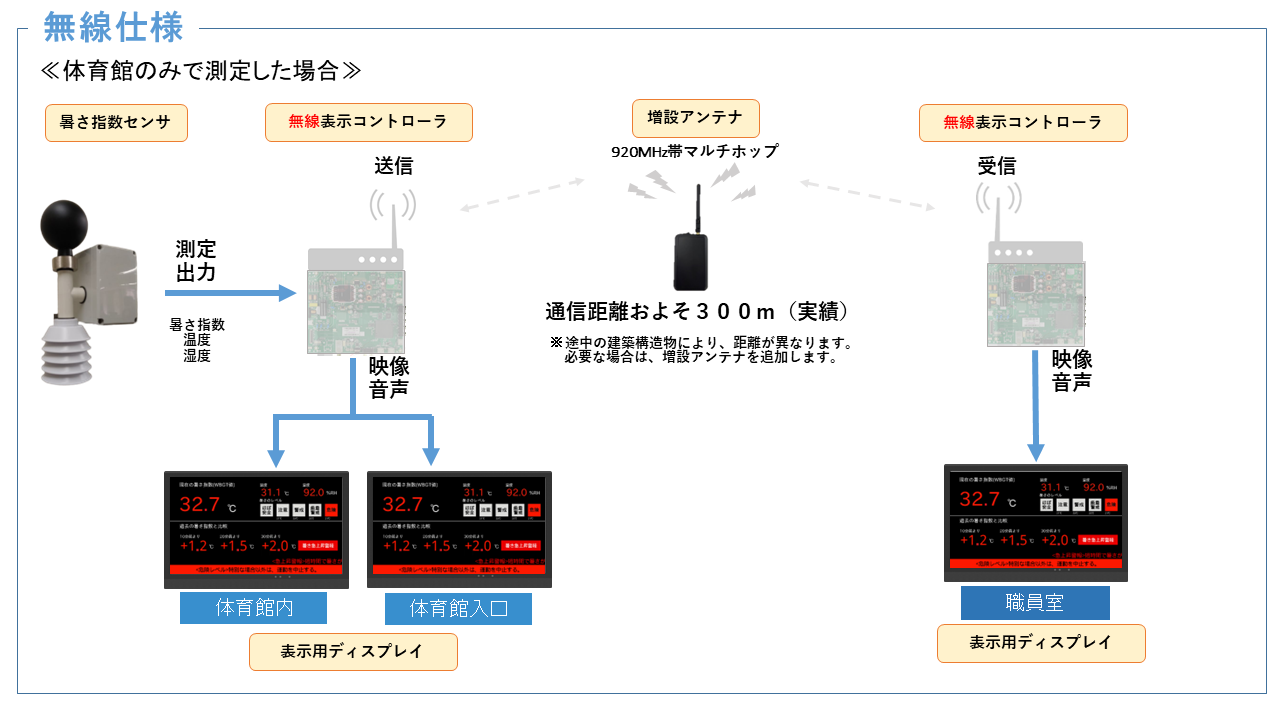

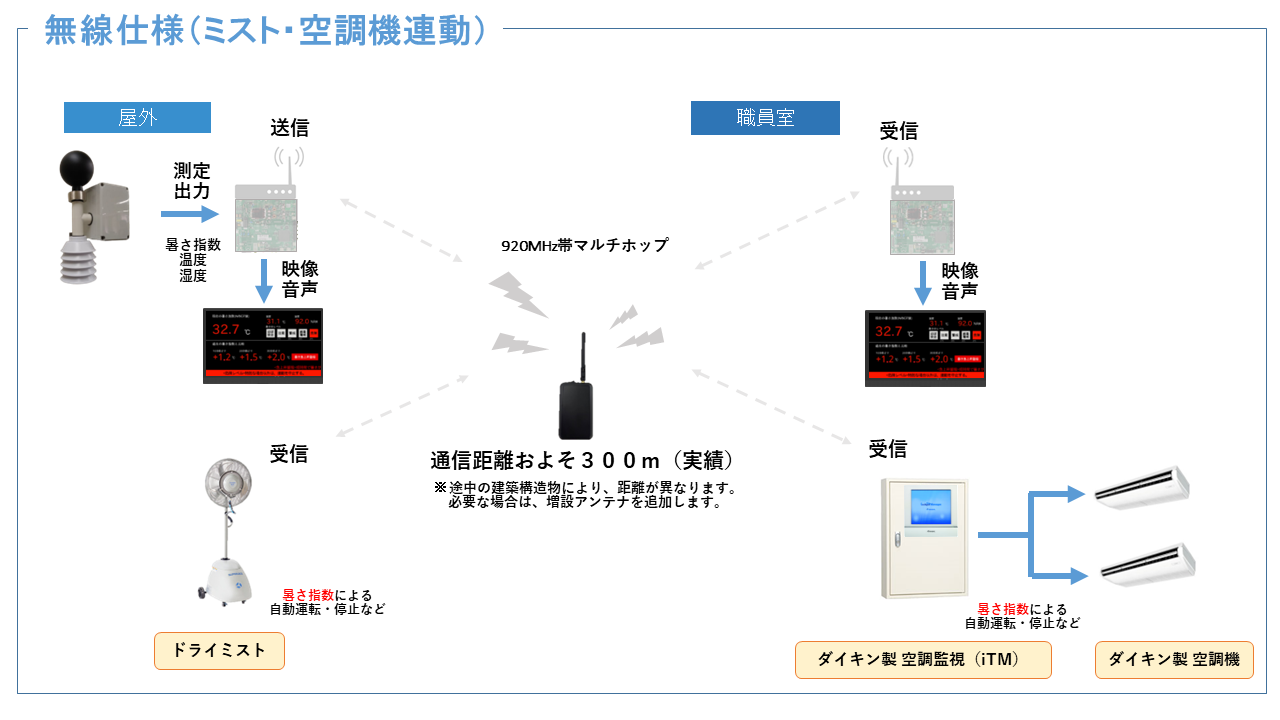

表示用ディスプレイの構成図

表示用ディスプレイの構成図1 表示用ディスプレイの構成図2 表示用ディスプレイの構成図3 表示用ディスプレイの構成図4

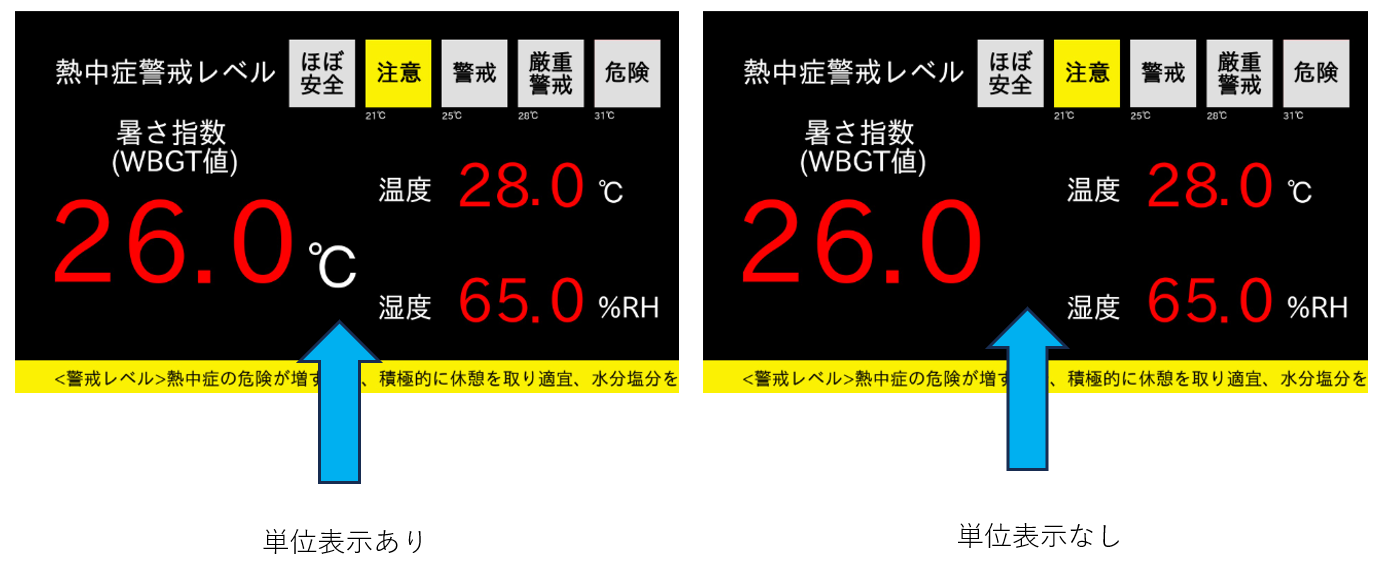

基準画面

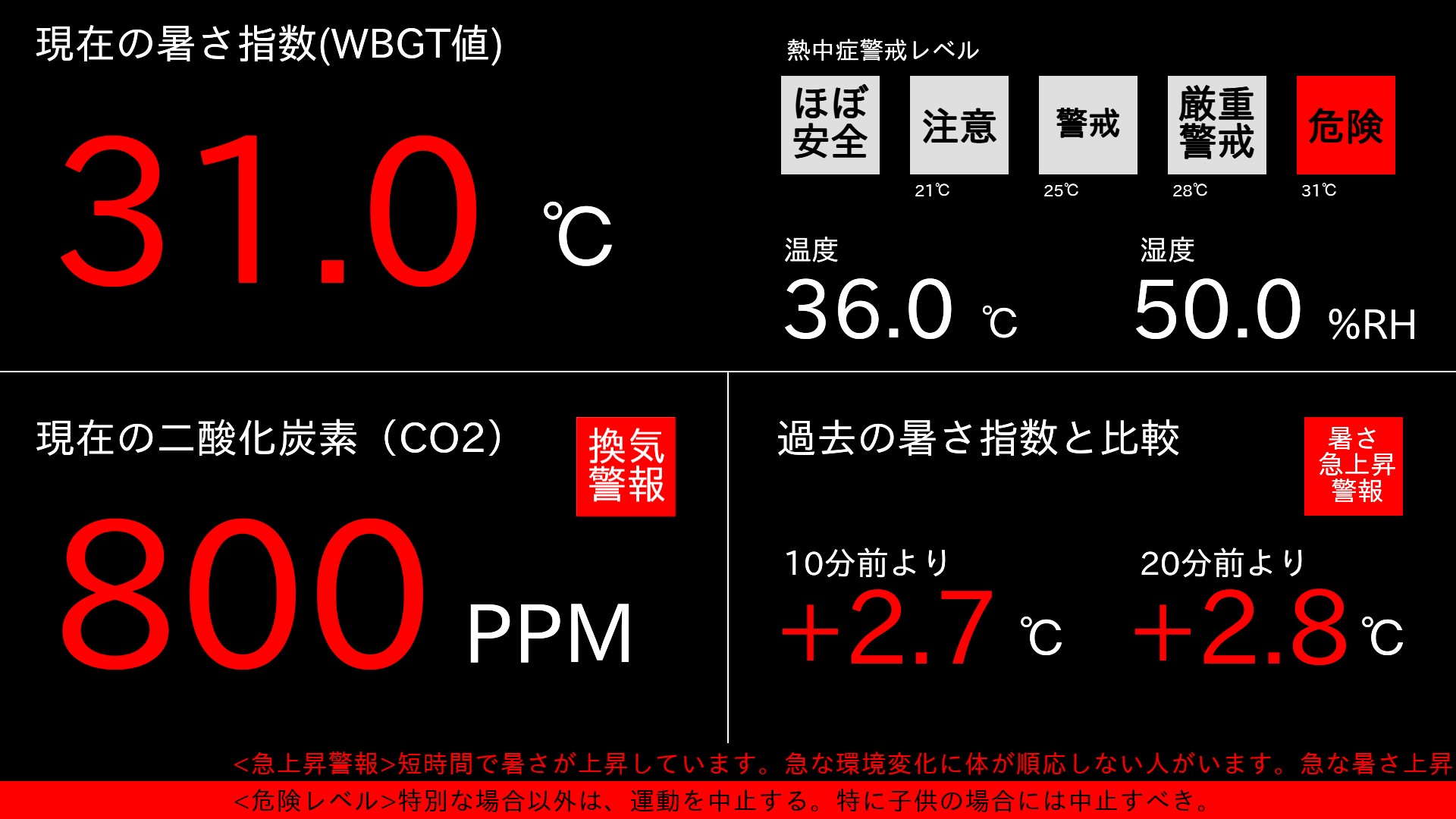

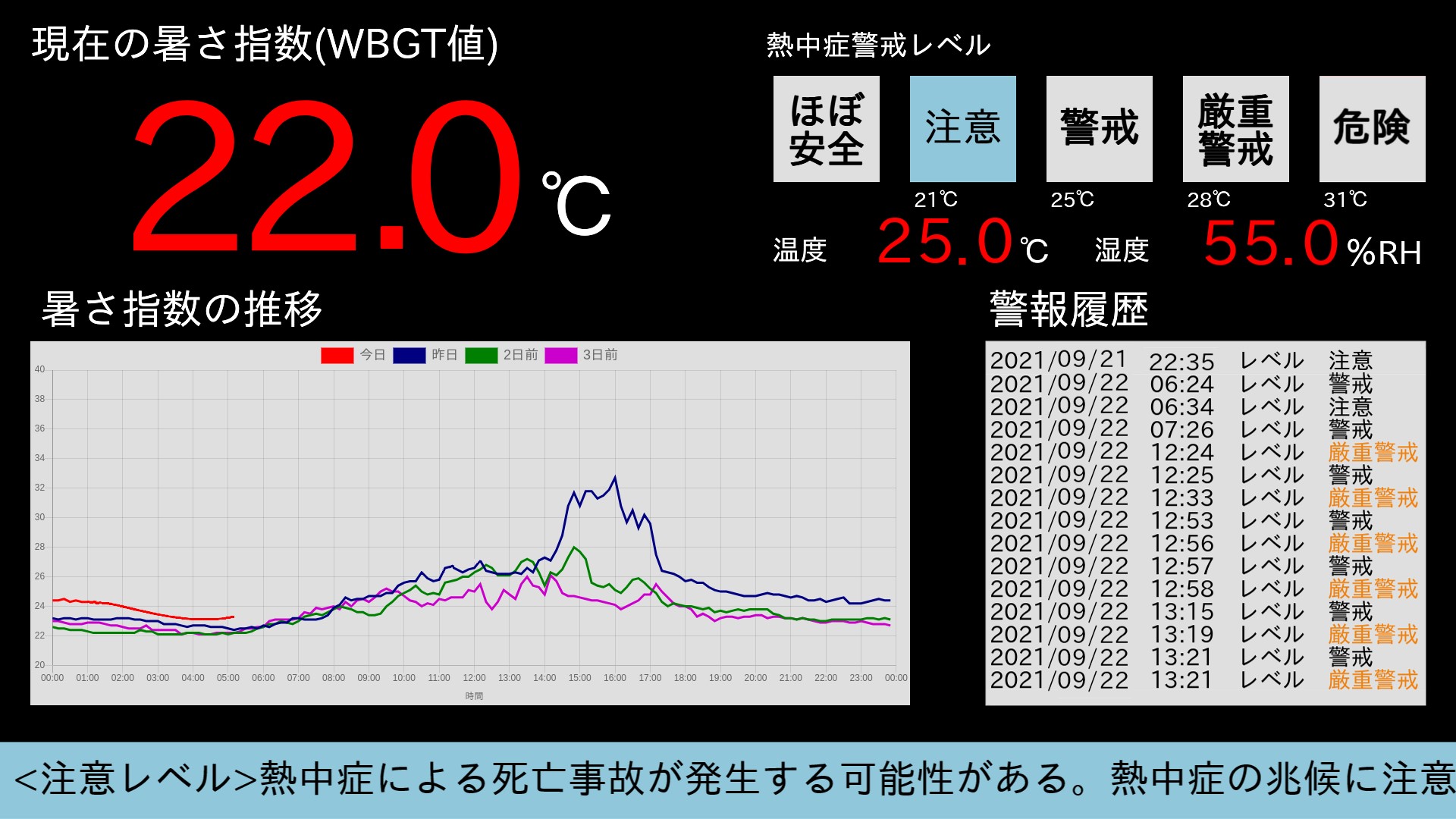

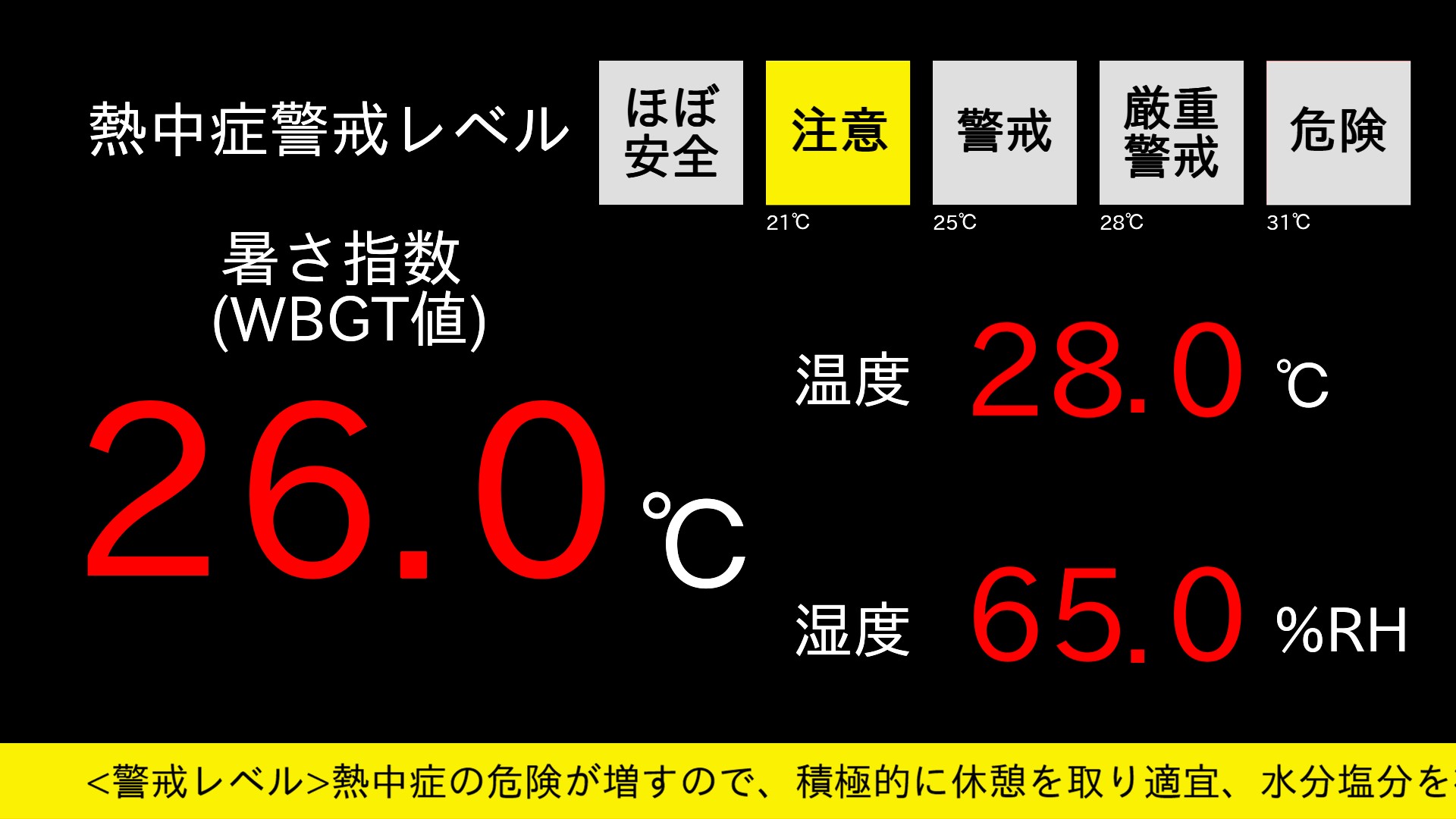

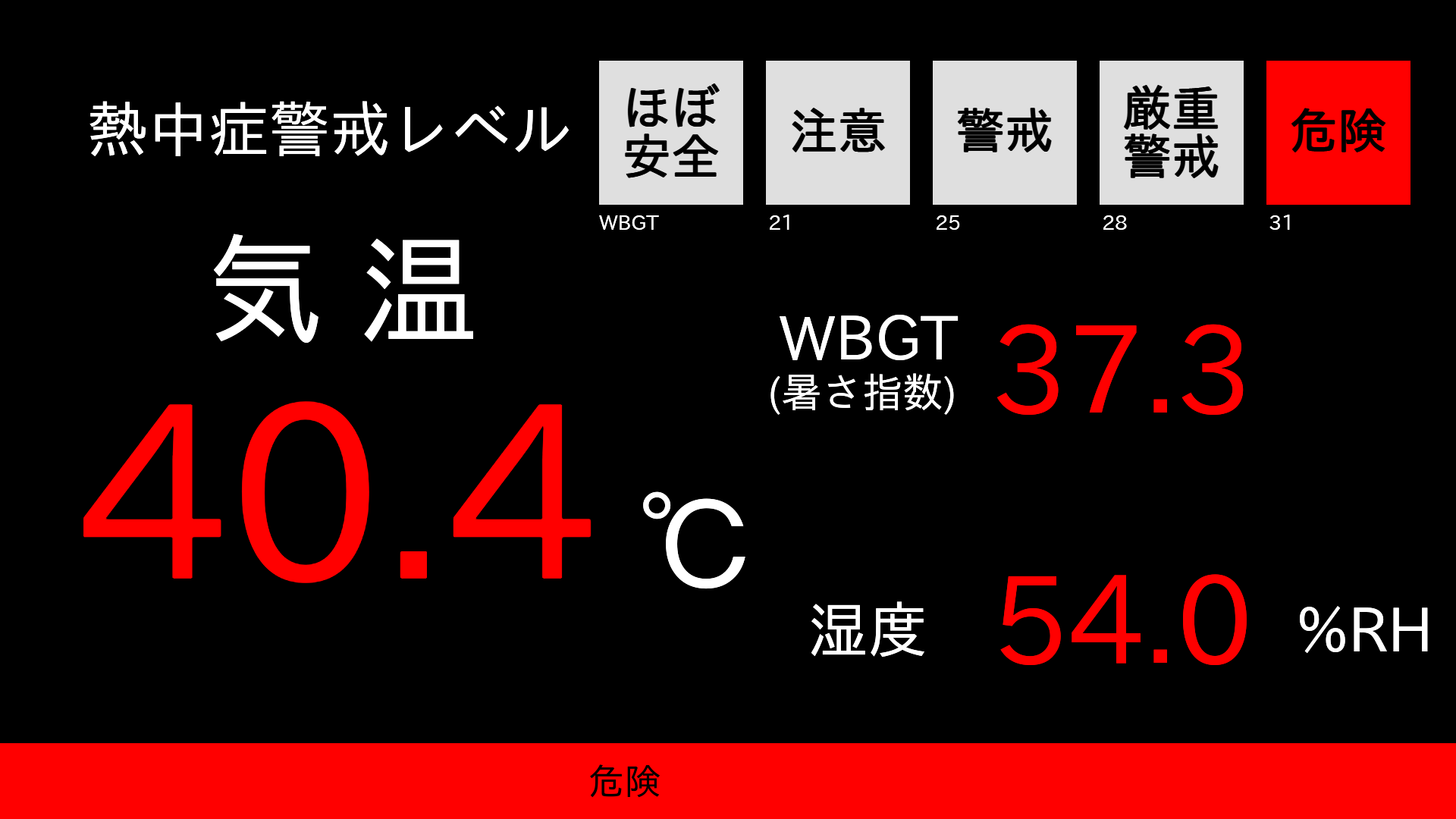

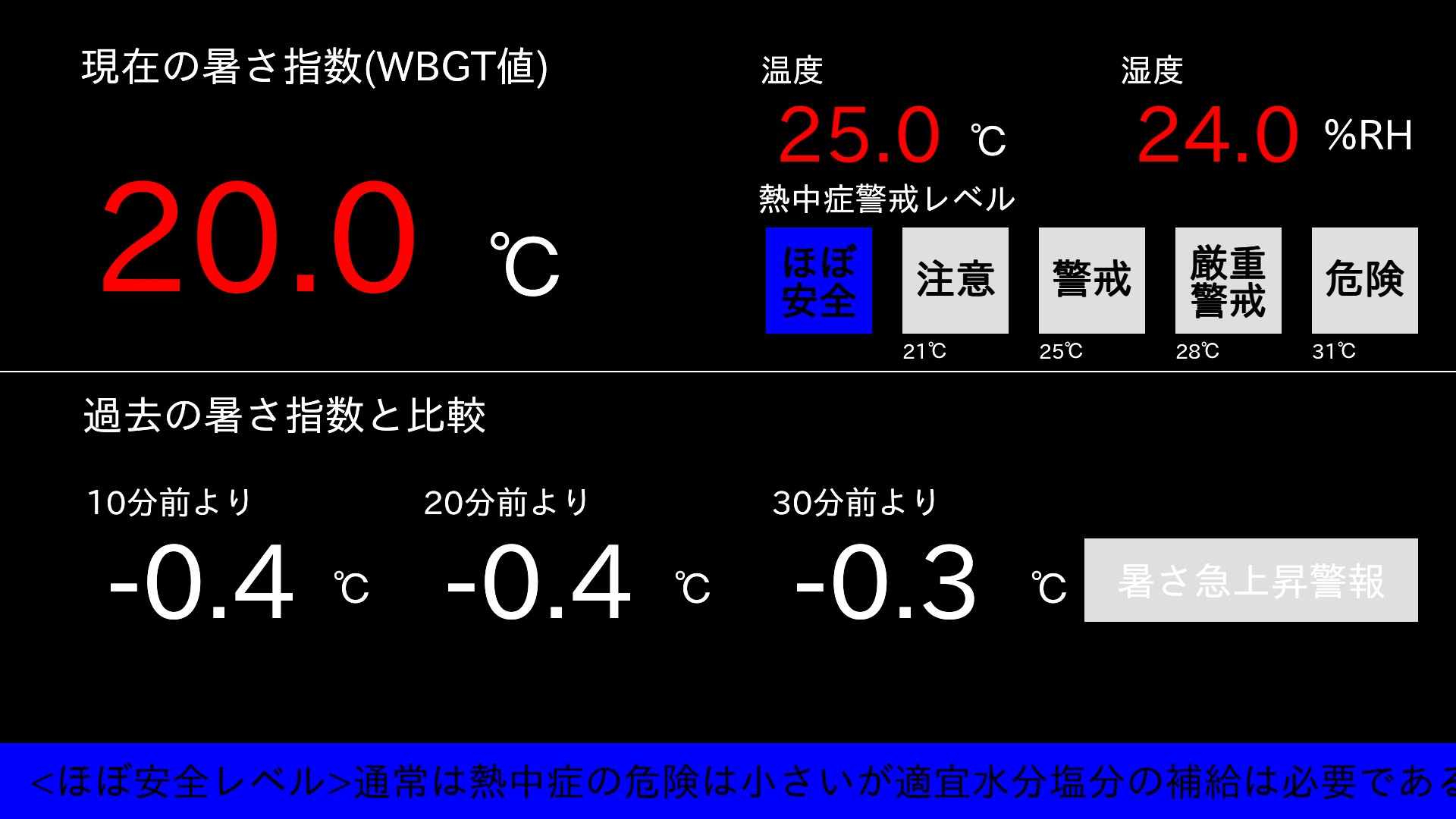

・標準画面 標準画面 ・パターン1 パターン1 ・パターン2 パターン2 ・パターン3 パターン3 ・パターン4 パターン4 ・パターン5 パターン5

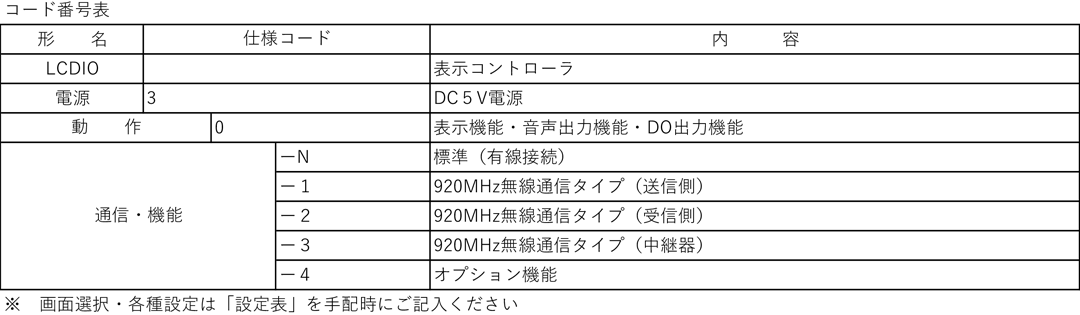

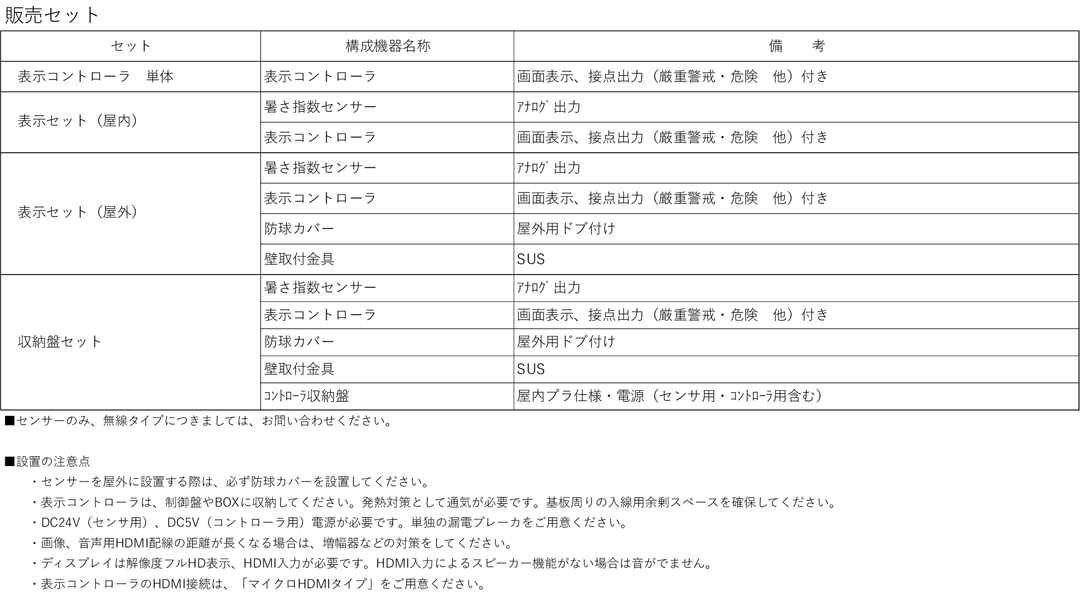

コード番号表 推奨熱中症予防セット設定表

納入仕様書

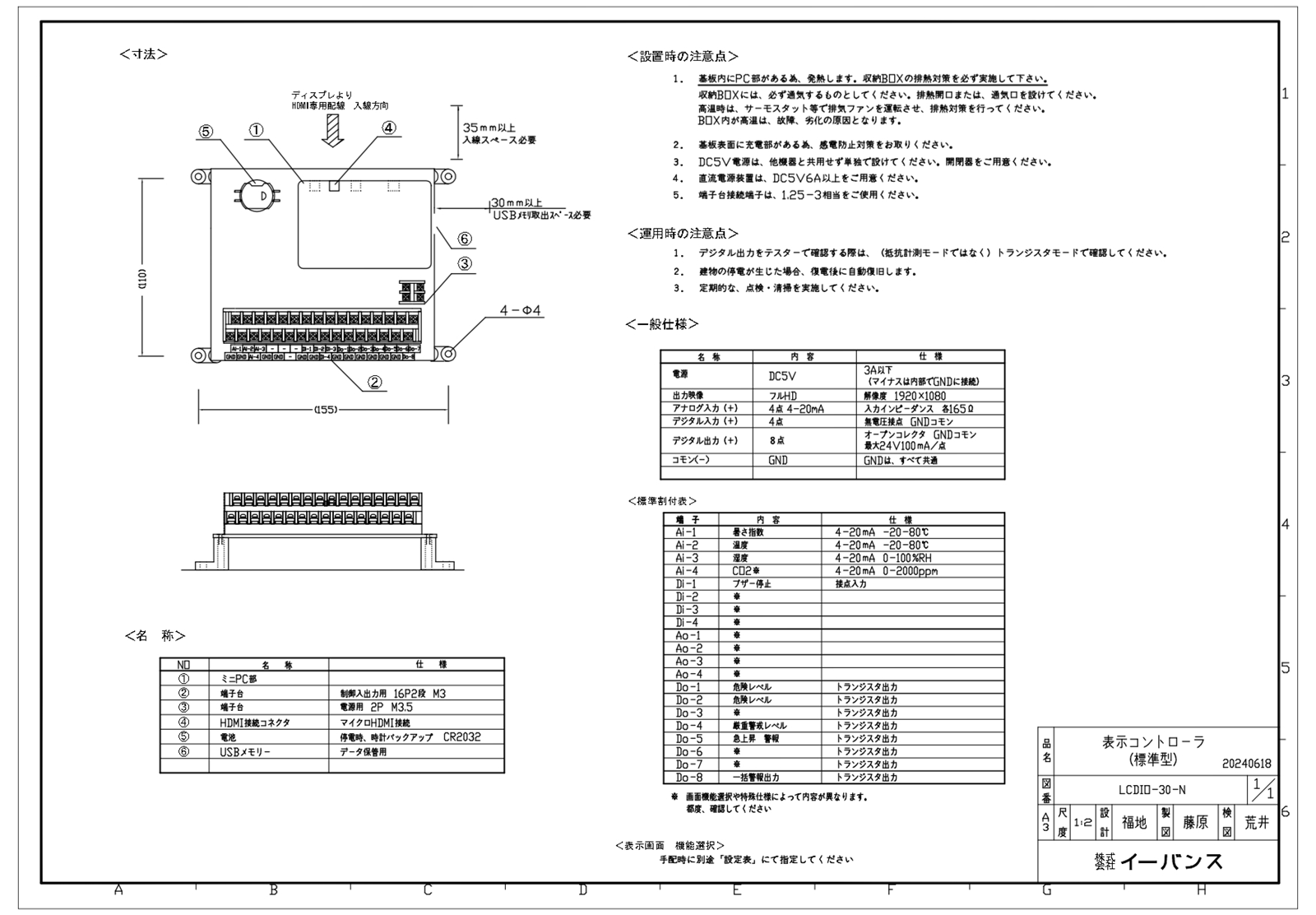

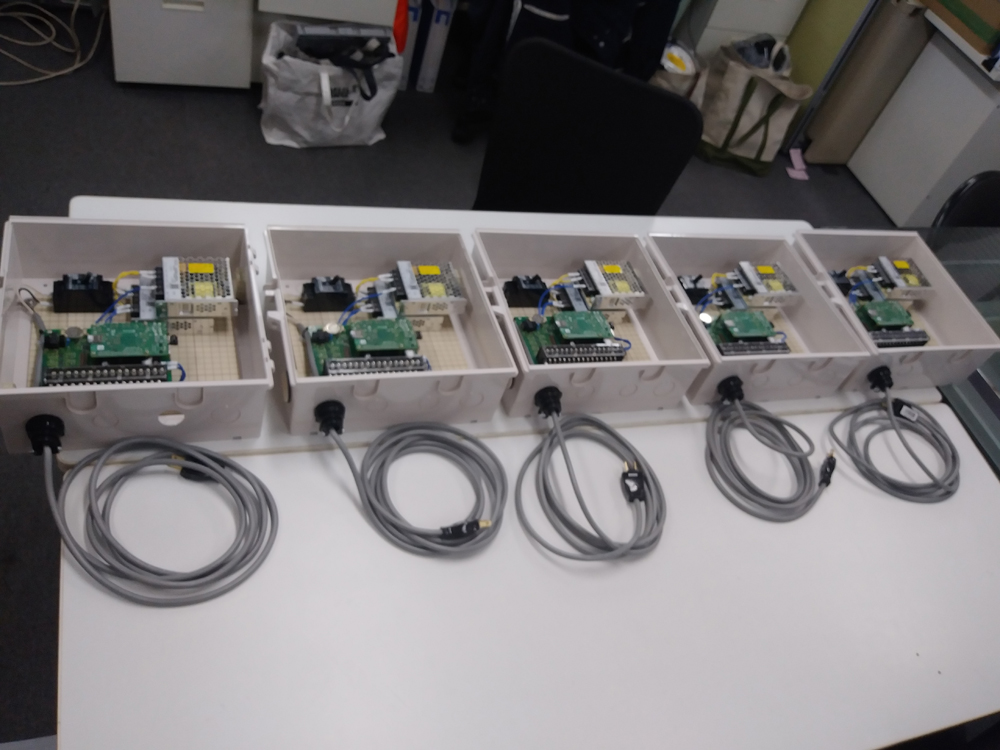

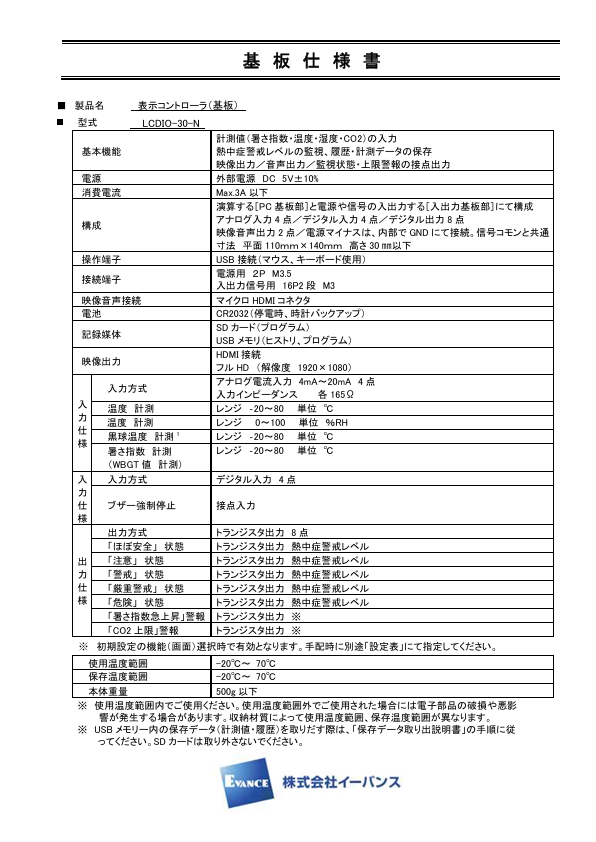

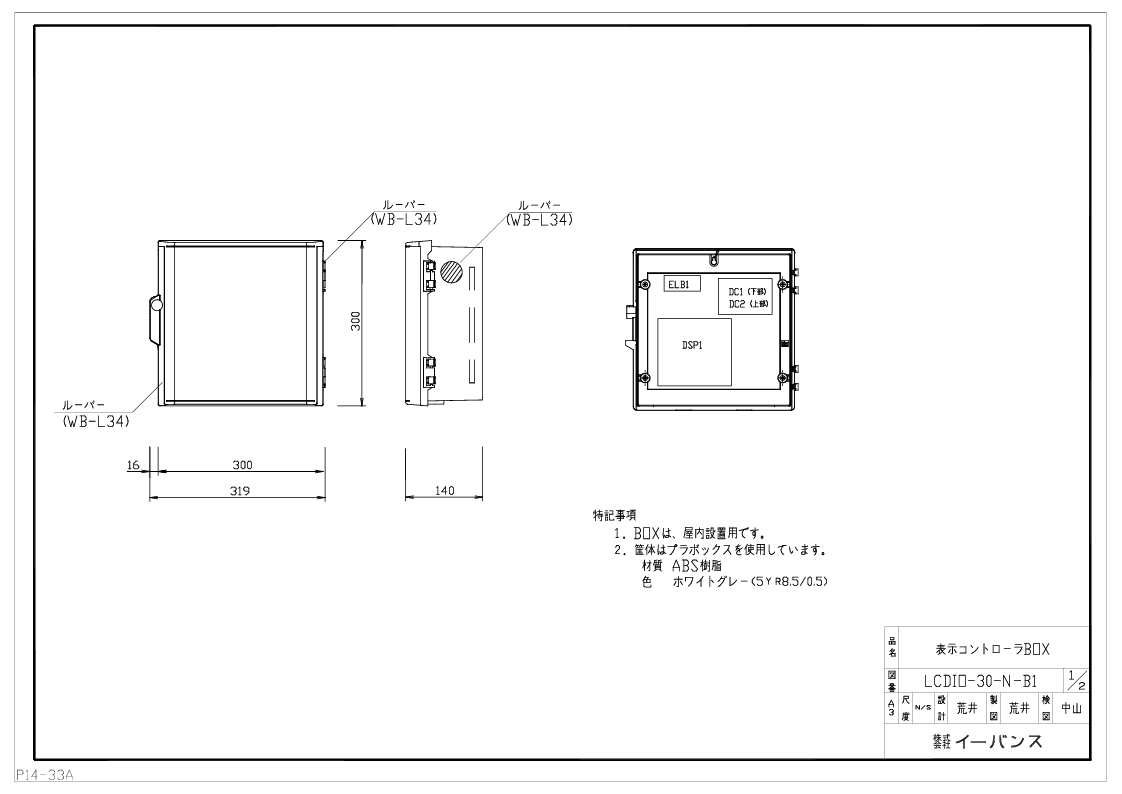

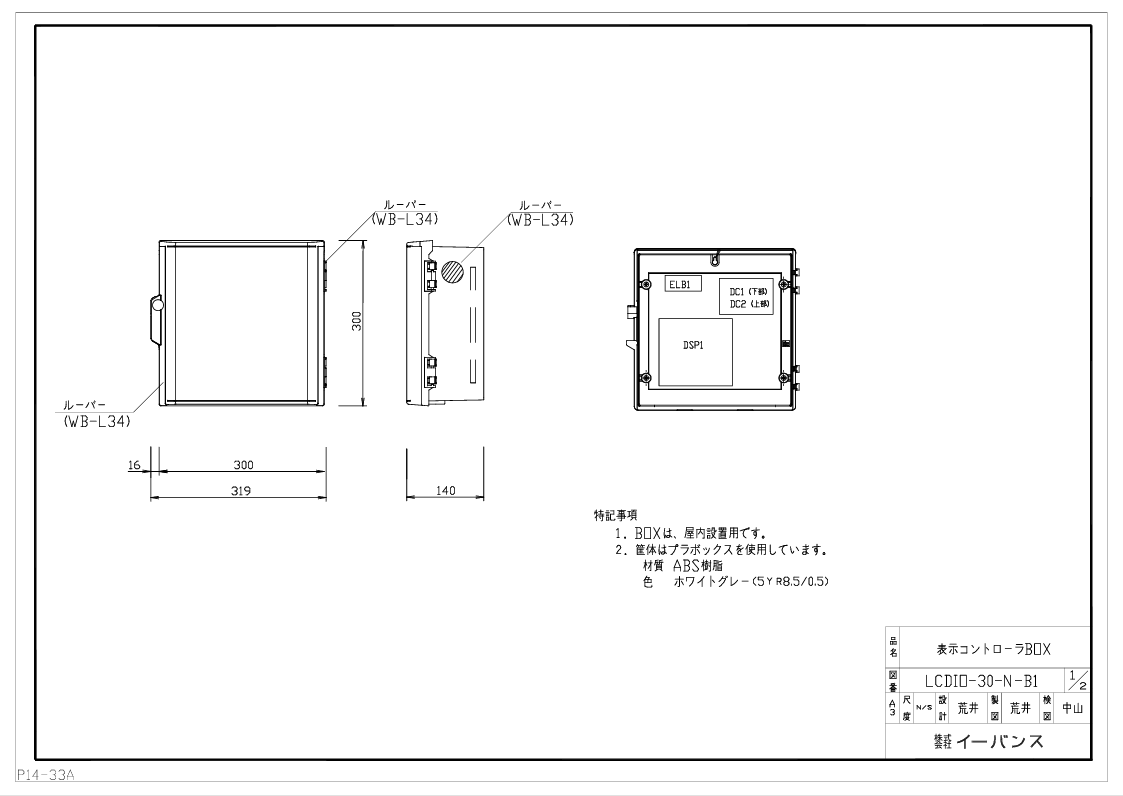

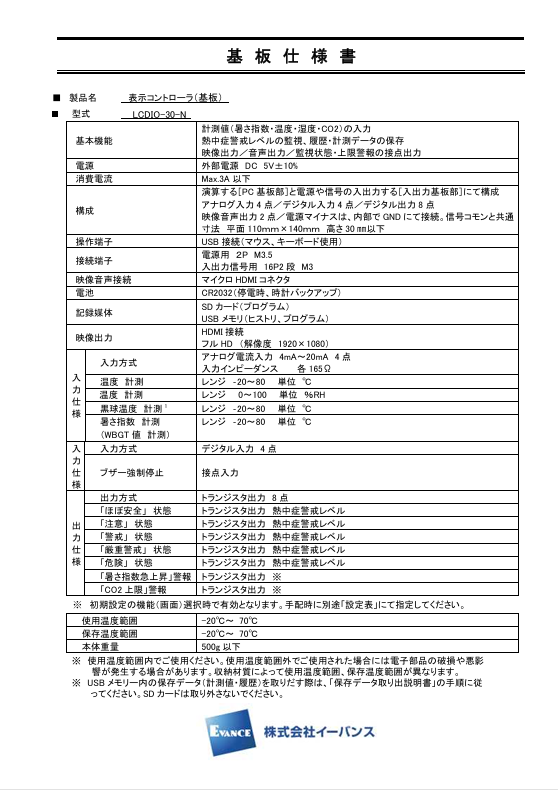

・表示コントローラ 表示コントローラ

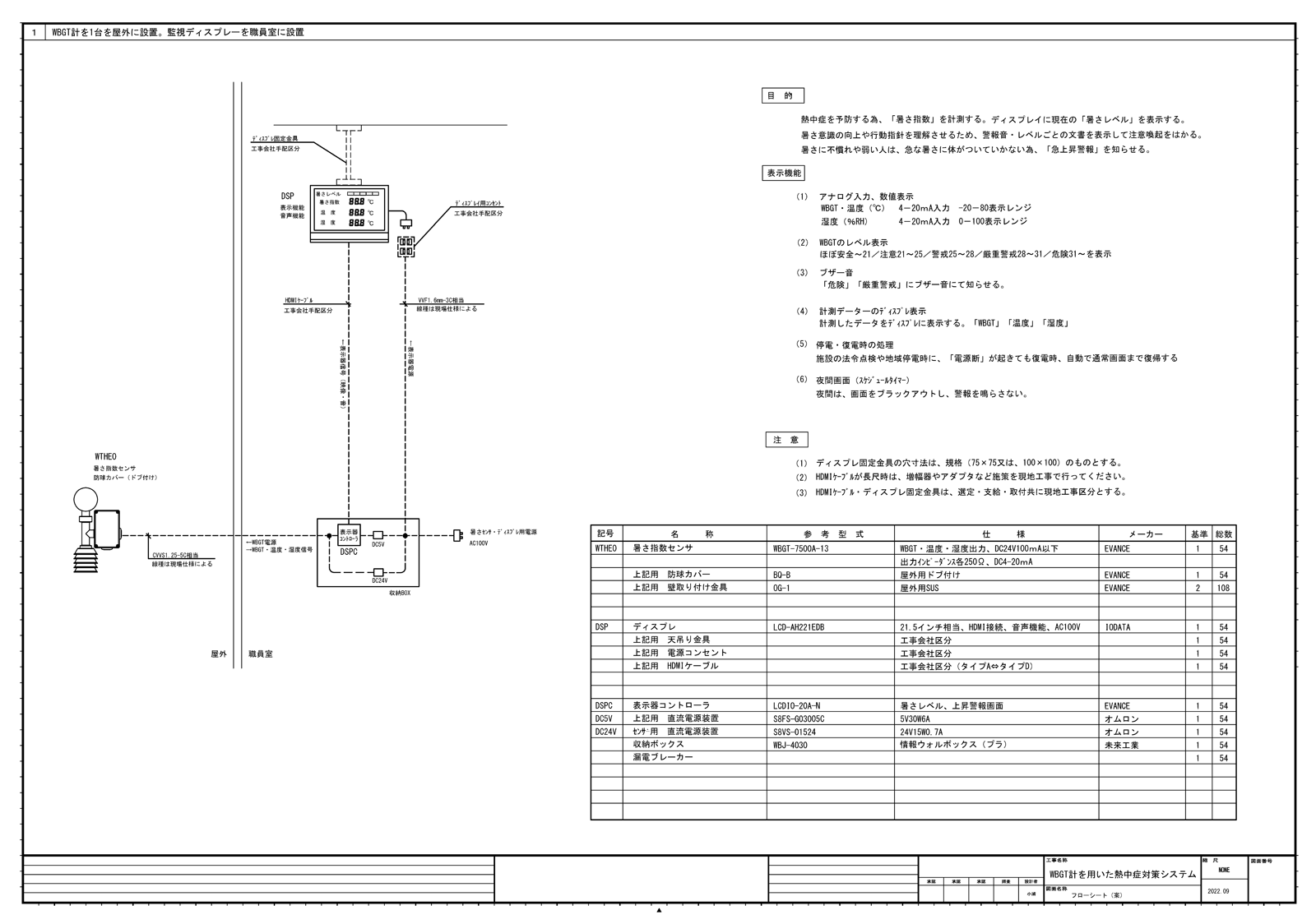

・フローシート フローシート

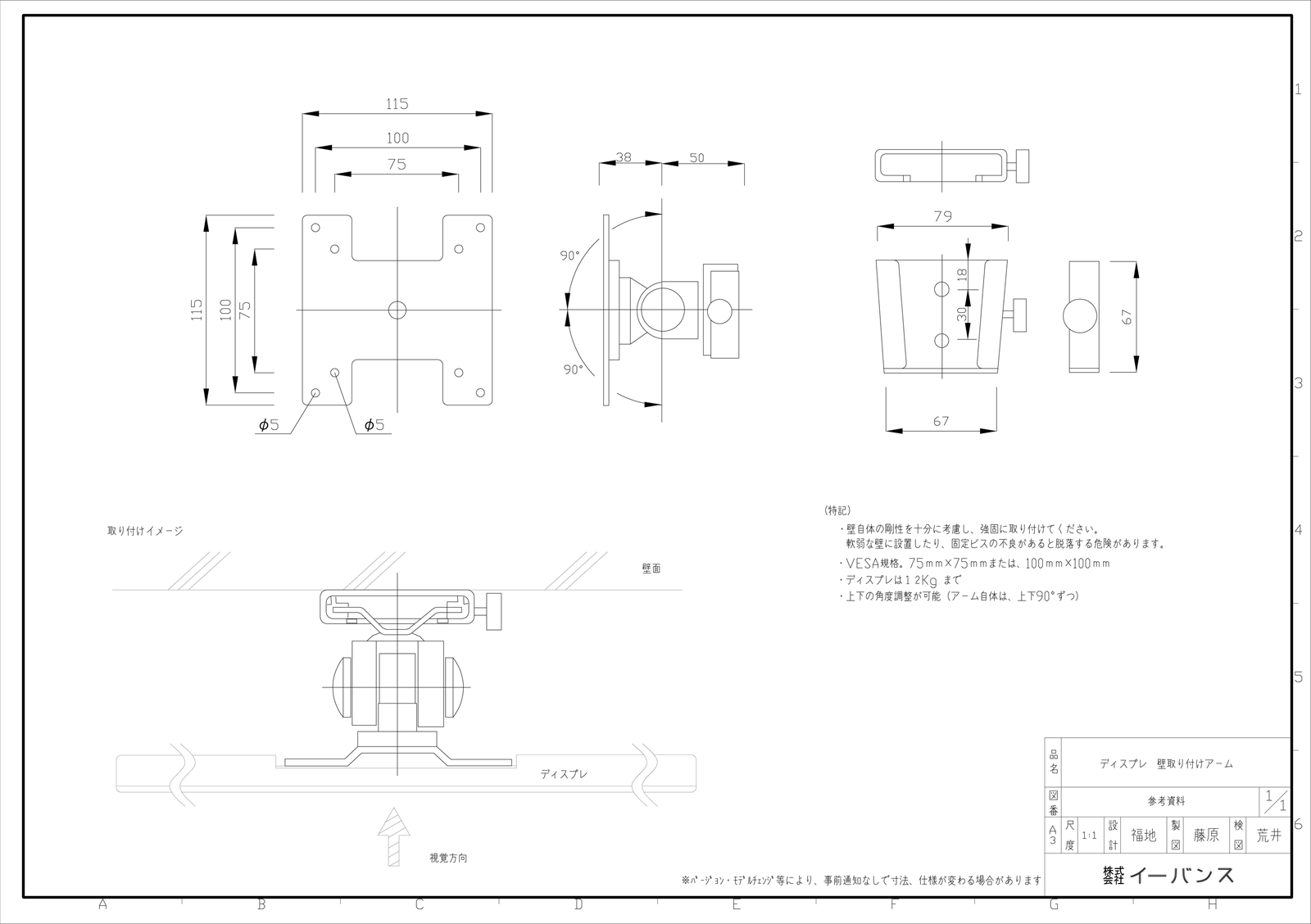

・ディスプレイ壁取り付けアーム ディスプレ壁取り付けアーム

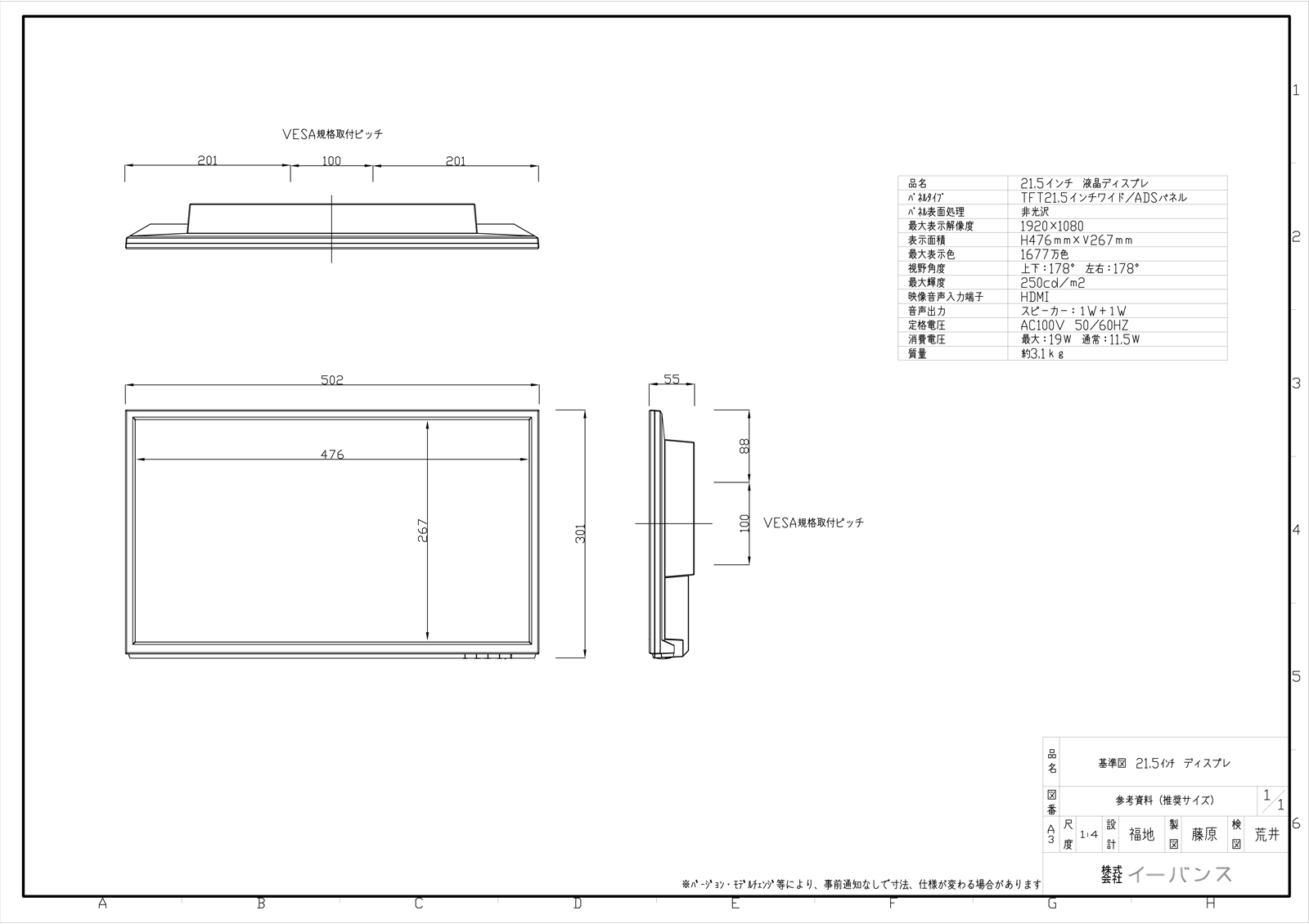

・21.5インチディスプレイ 21.5インチディスプレイ

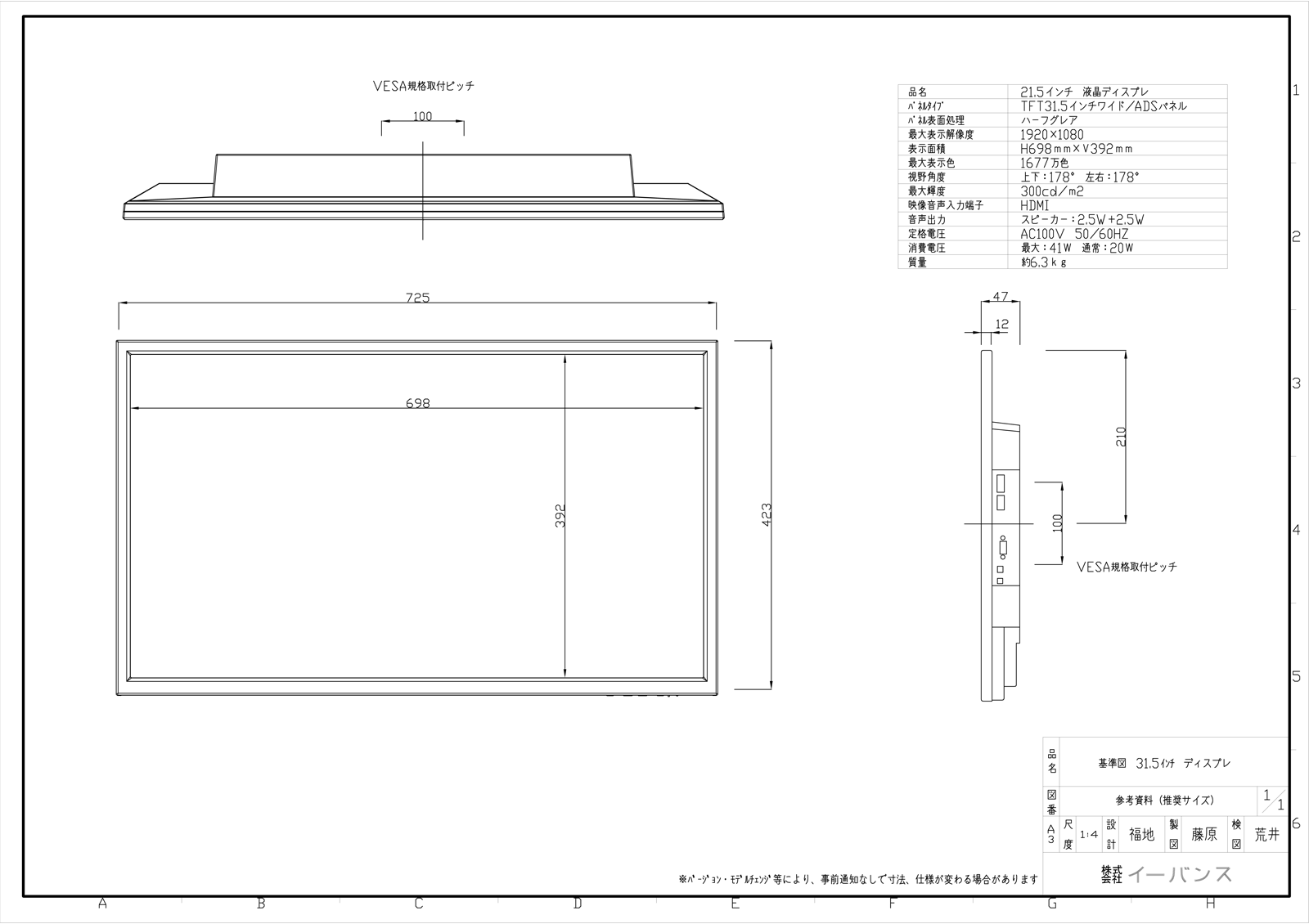

・31.5インチディスプレイ 31.5インチディスプレイ

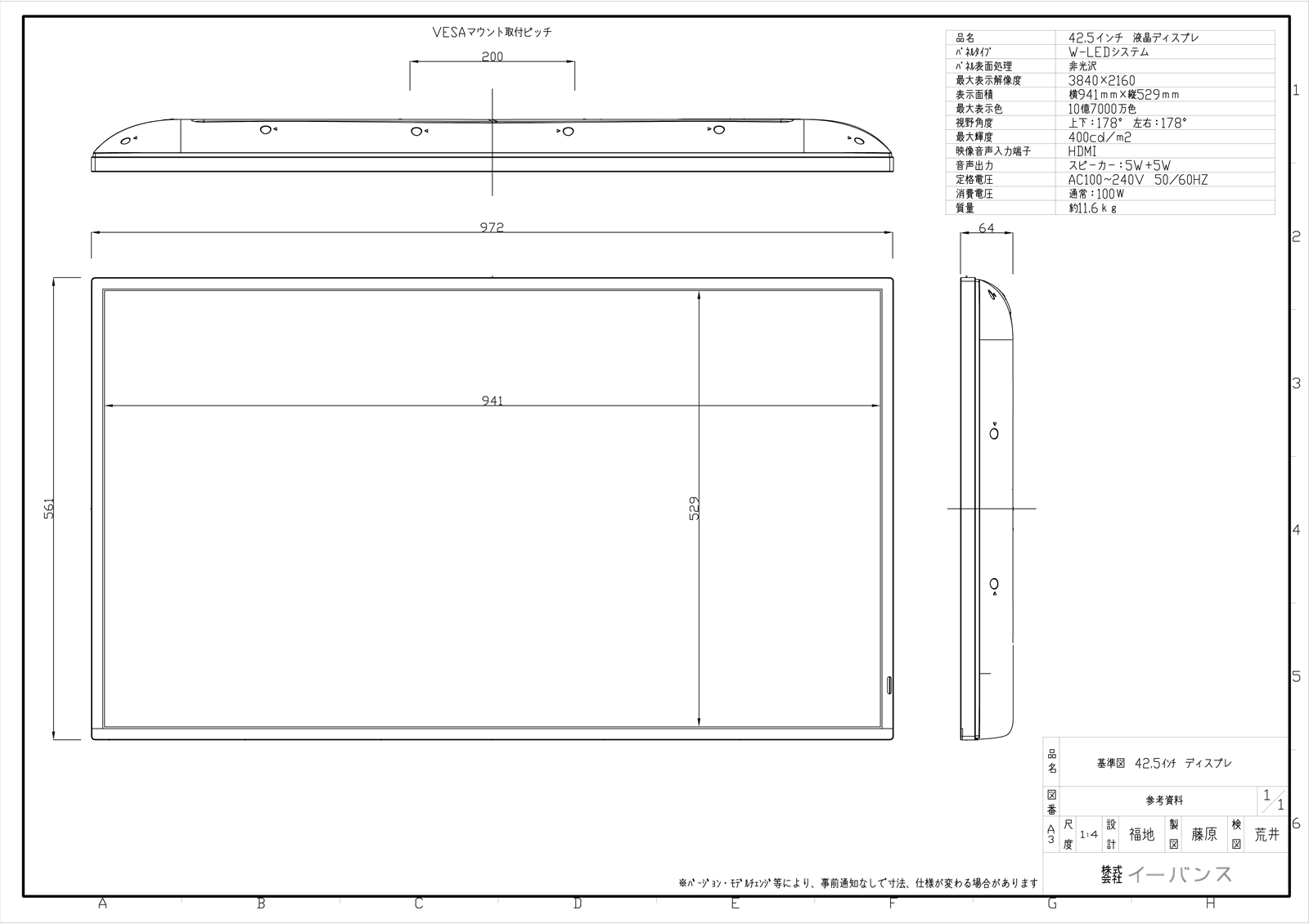

・42.5インチディスプレイ 42.5インチディスプレイ
※既存のTV・ディスプレイも使用することができます。仕様[映像入力方式、解像度、音]の確認が必要です。

設置写真

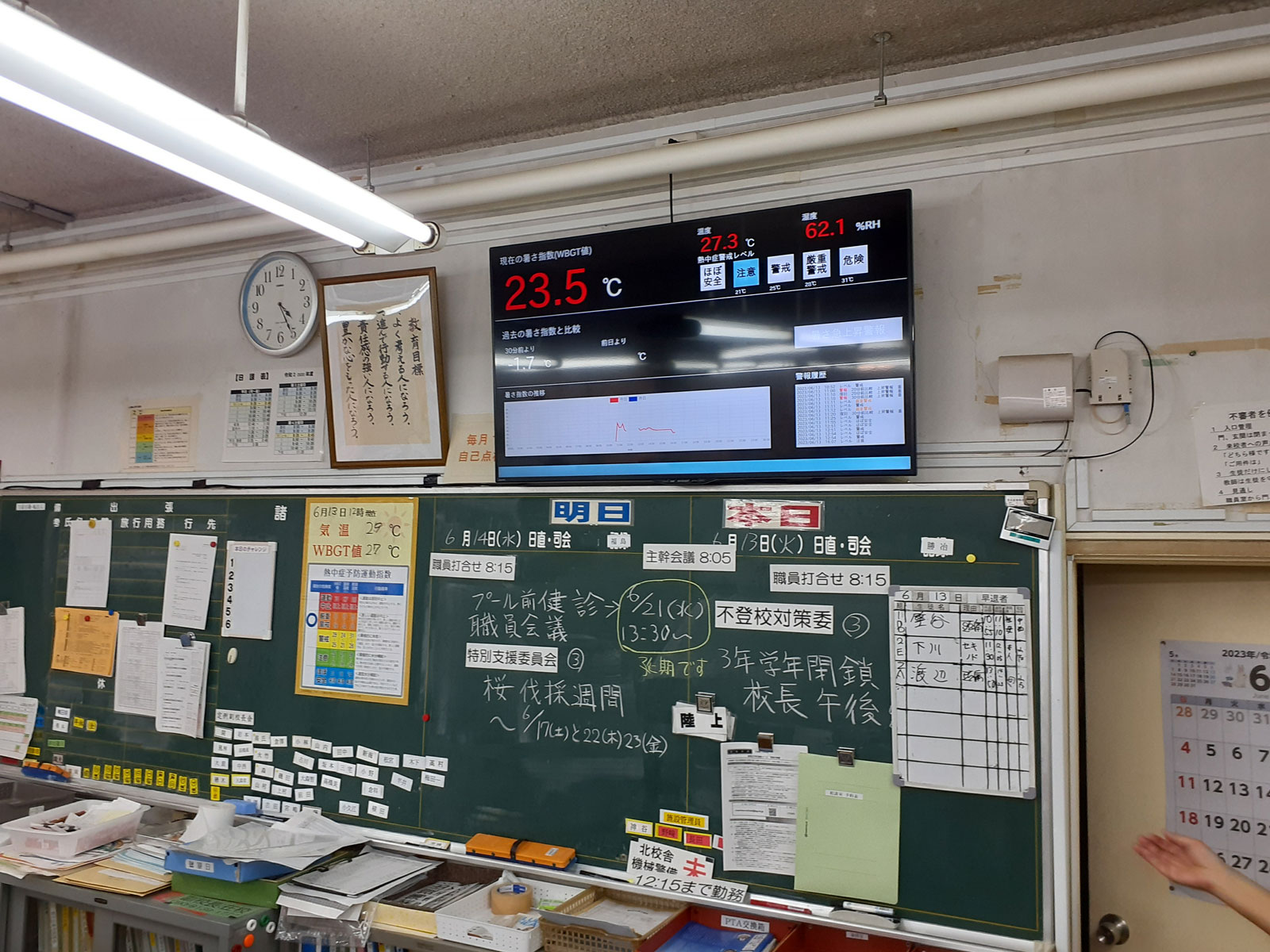

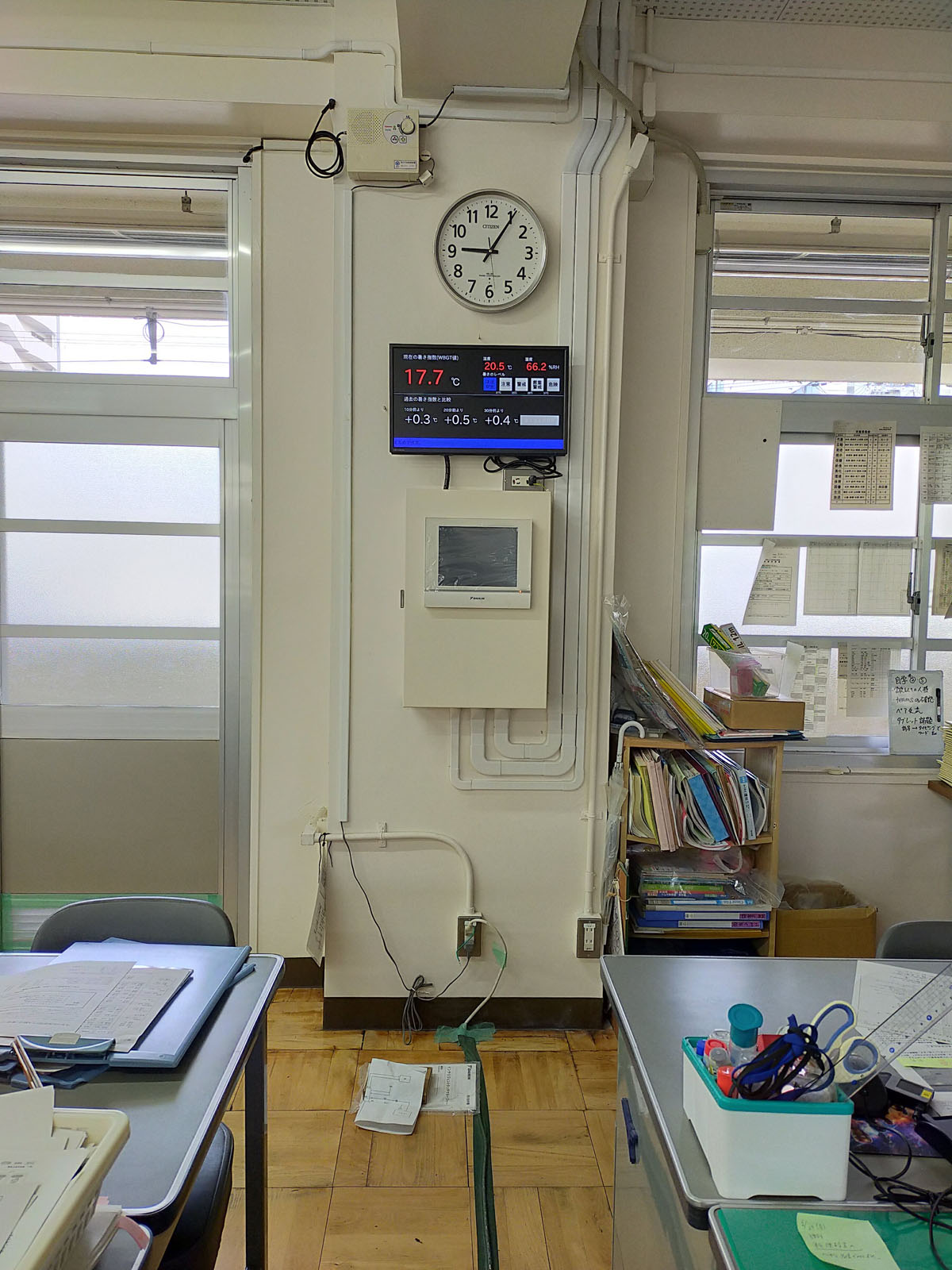

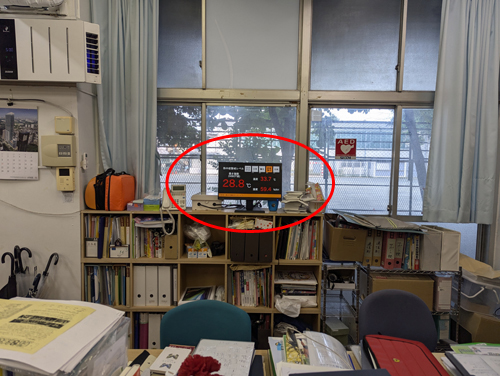

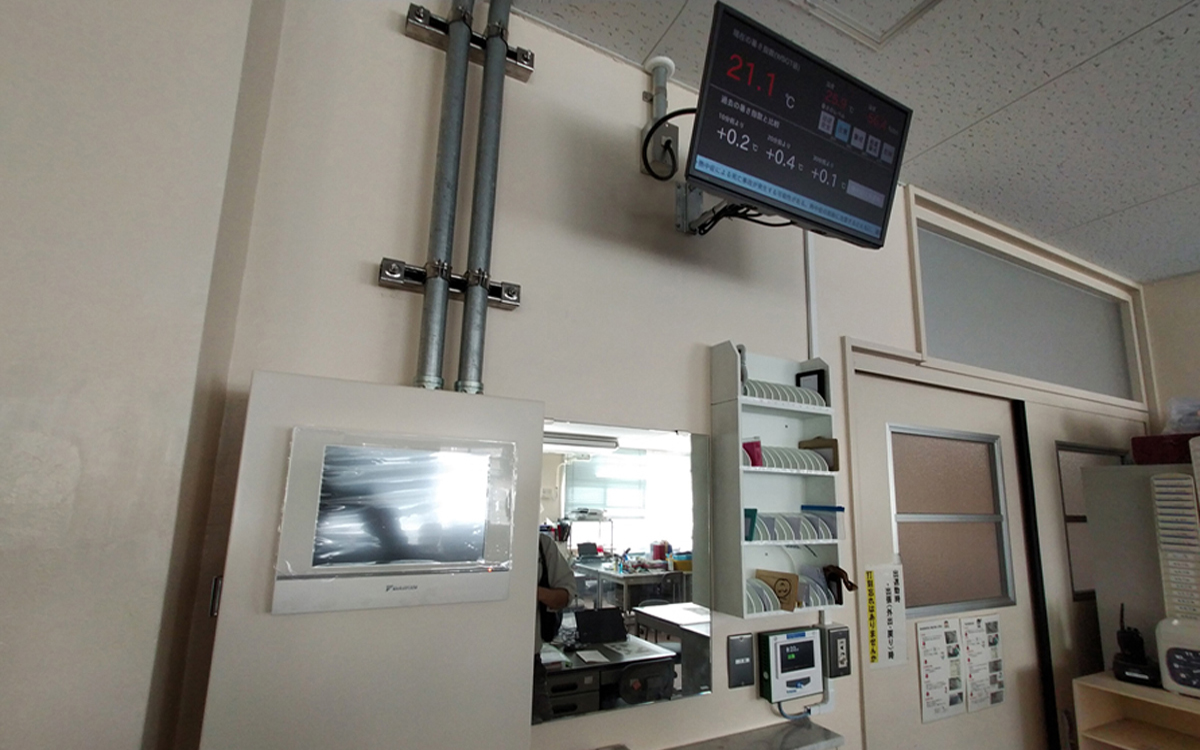

・ディスプレイ（職員室） ディスプレイ1（職員室） ・ディスプレイ（職員室） ディスプレイ2（職員室）

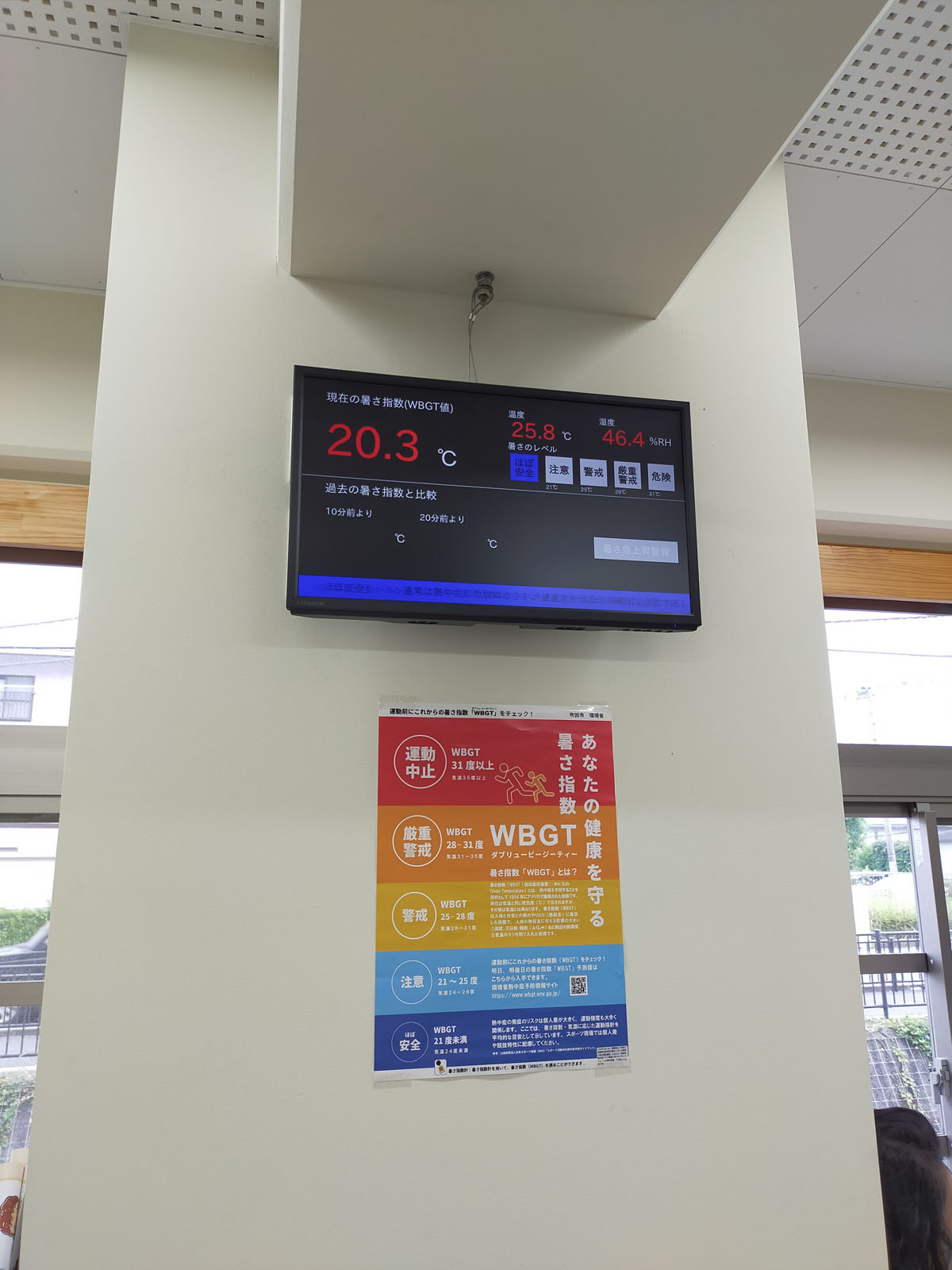

・ディスプレイ（昇降口） ディスプレイ3（昇降口）

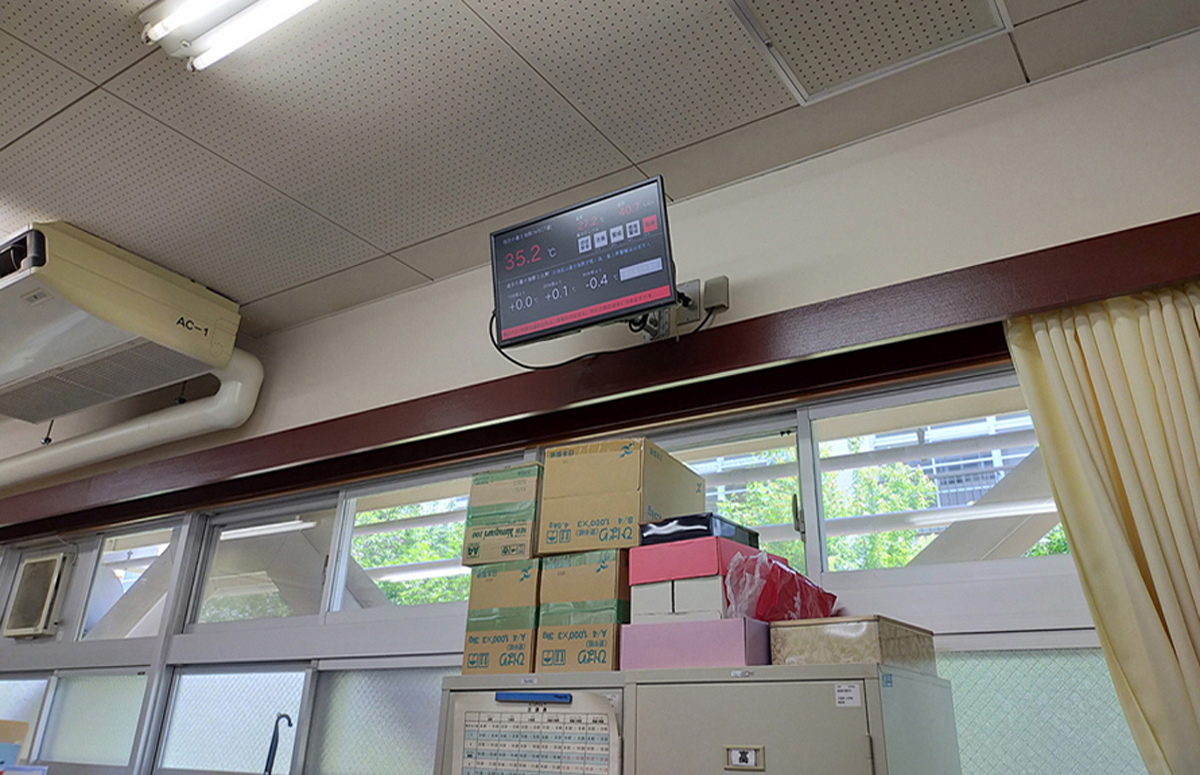

・ディスプレイ（職員室） ディスプレイ4（職員室）

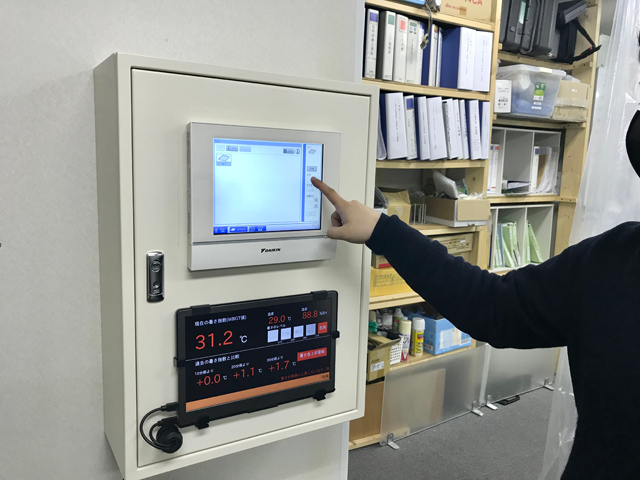

・空調監視とWBGTの統合盤 空調監視とWBGTの統合盤

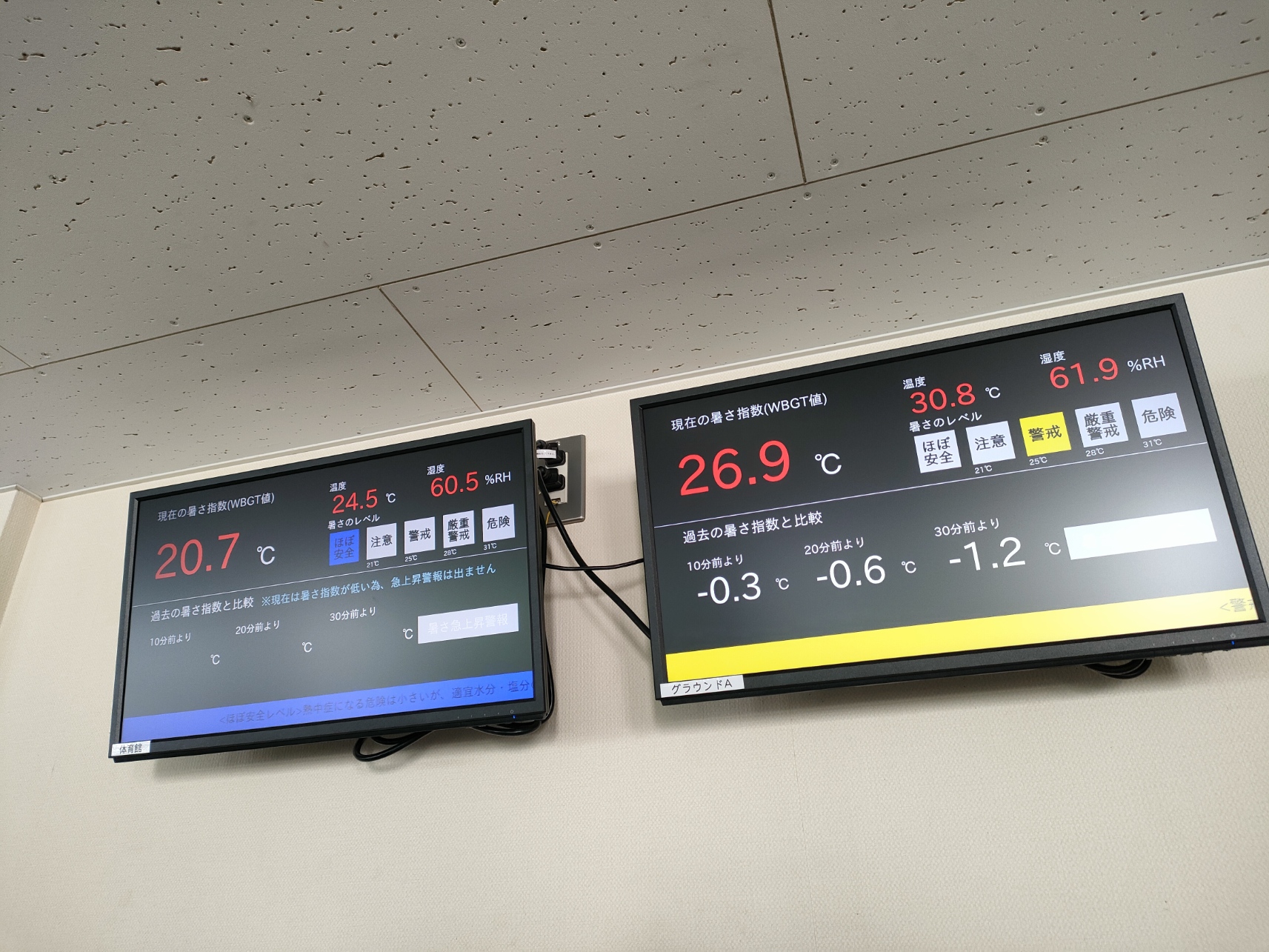

・ディスプレイ（２ヶ所計測：体育館、グラウンド） ディスプレイ6（２ヶ所計測）

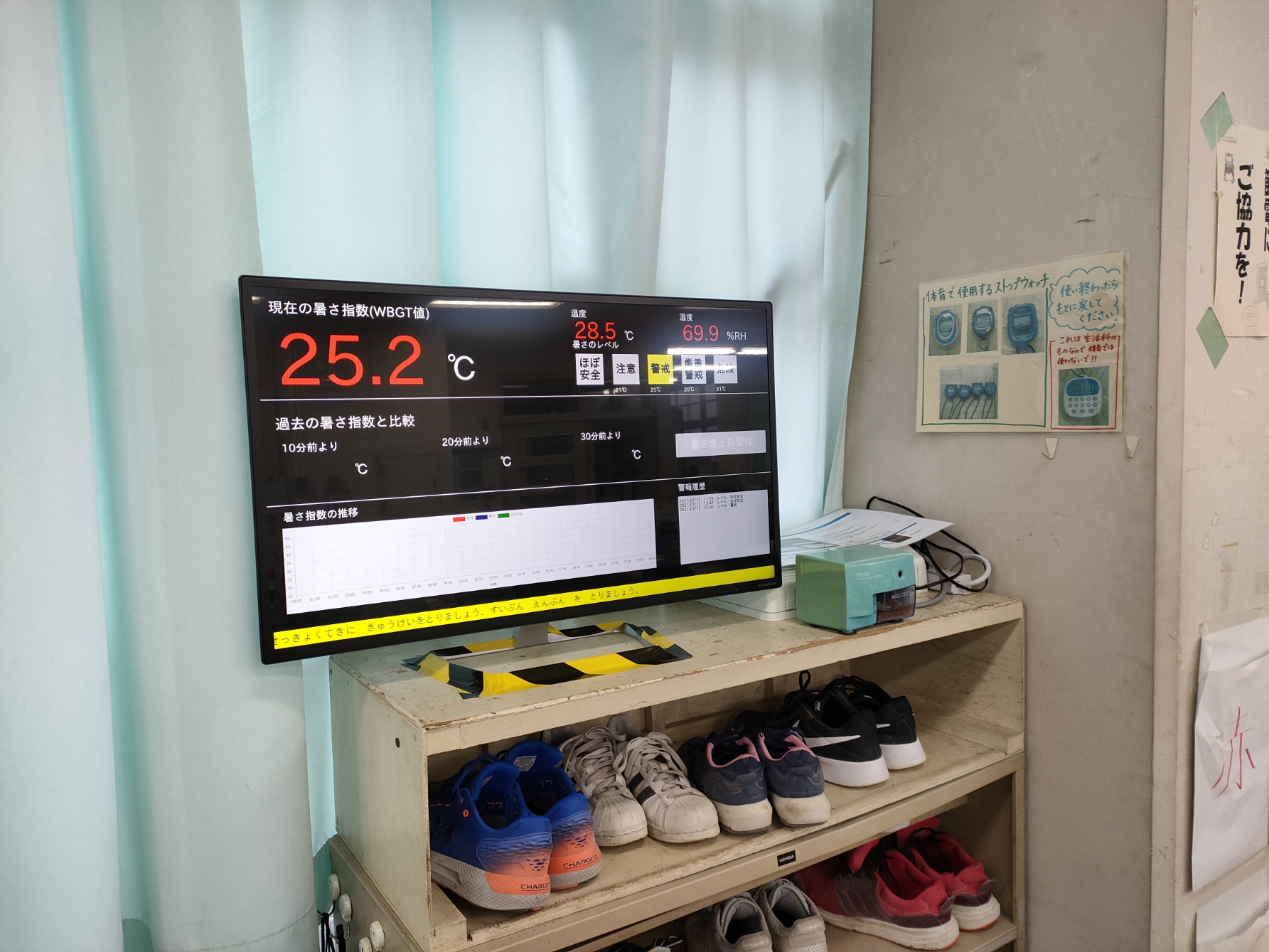

・ディスプレイ（下駄箱の上） ディスプレイ7（下駄箱の上）

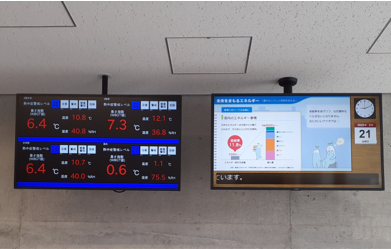

・職員室に表示 　2画面同時表示（職員・事務員向け） 職員室に表示

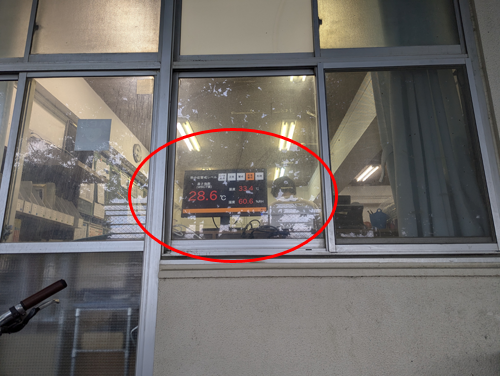

・室内から校庭へ表示　 2画面同時表示（生徒向け） 室内から校庭へ表示
・既存テレビ　利用（職員室）　
※WBGT画面（HDMI入力）とTV（デジタル入力）を切替て使用しています 既存テレビ　利用（職員室）

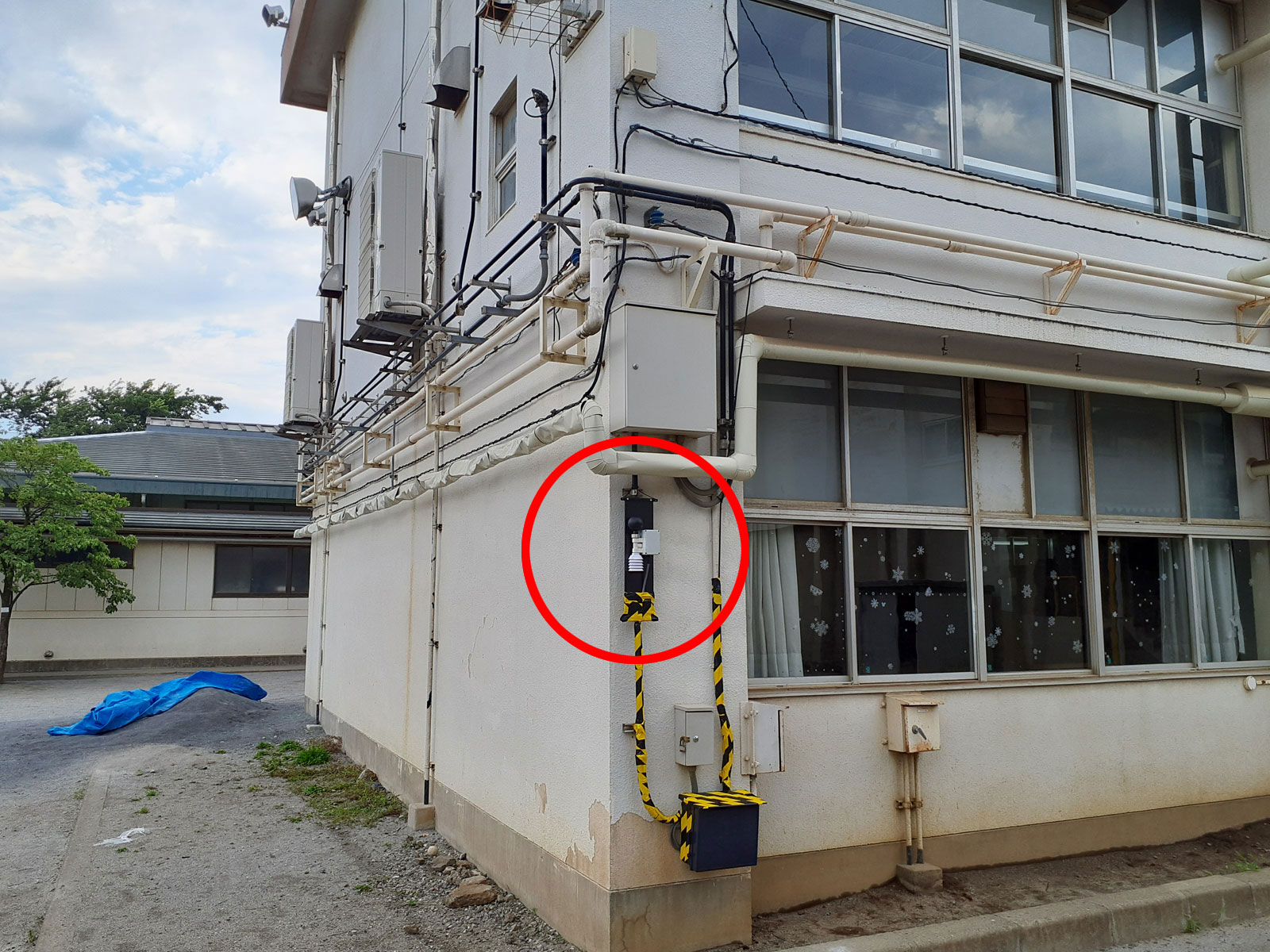

・校庭面　センサ 校庭面　センサ

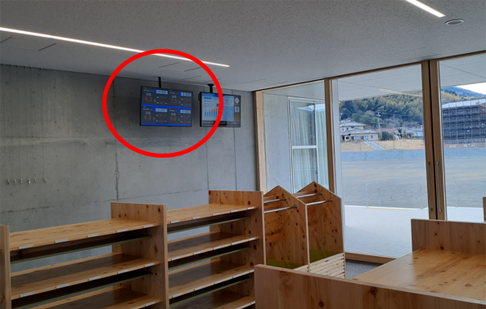

・昇降口 ディスプレイ（昇降口）
・昇降口※4系統同時表示（屋外・体育館・代表一般教室・代表特別教室） ディスプレイ（昇降口）

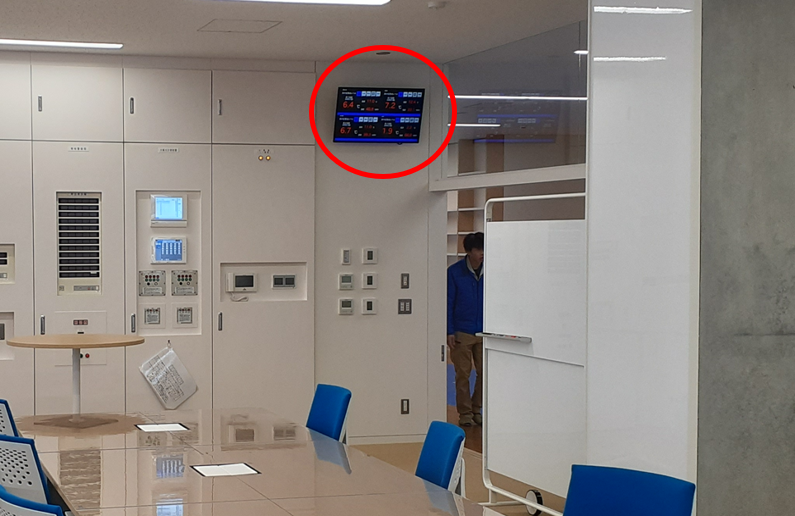

・職員室　※4系統同時表示（屋外・体育館・代表一般教室・代表特別教室） ディスプレイ（職員室）
・ディスプレイ（工場） ディスプレイ（工場）

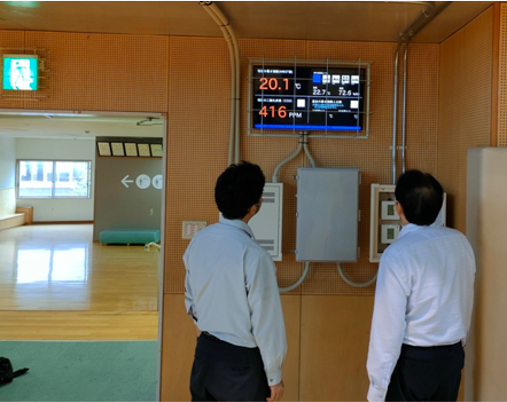

・体育館内　表示 ディスプレイ（体育館内）
